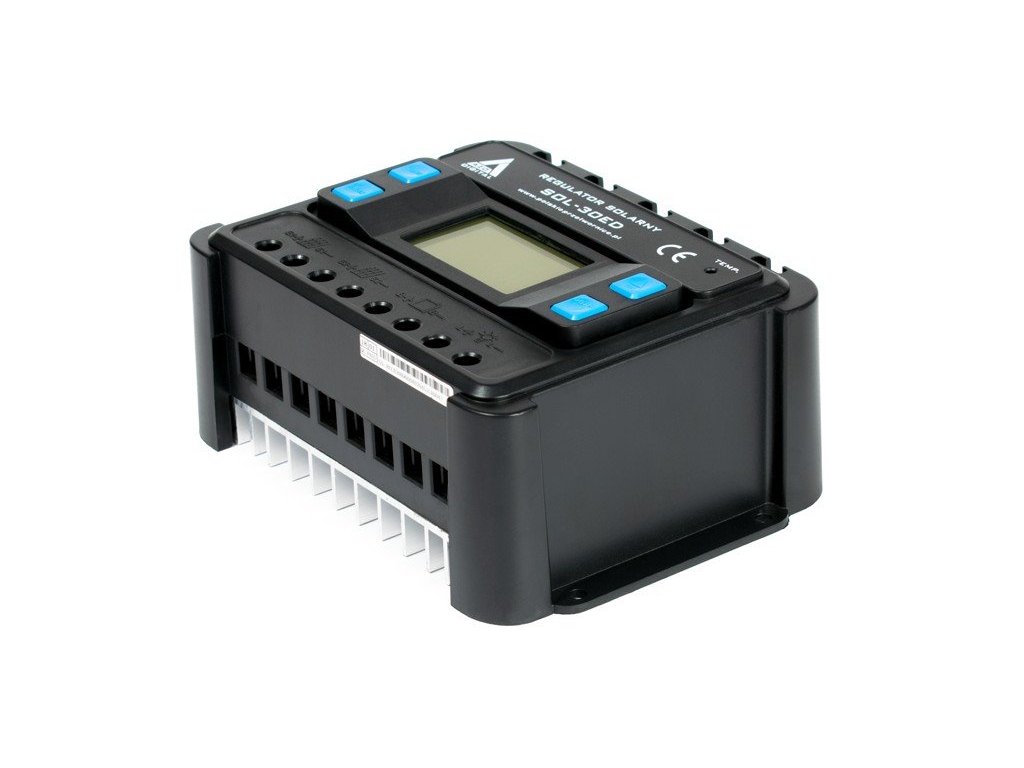

FVE PWM Solárny regulátor AZO Digital SOL-30ED LCD, 12-24V/30A

Podrobný popis

FVE PWM Solárny regulátor AZO Digital SOL-30ED LCD, 12-24V/30A

Solárny regulátor SOL-30ED je vybavený LCD displejom
Solárny regulátor je invertor slúžiaci na riadenie prevádzky fotovoltaických systémov. Úlohou solárneho regulátora je zaistiť správnu charakteristiku nabíjacieho prúdu batérií a zabrániť ich príliš hlbokému vybitiu alebo prebitiu. Solárne regulátory zaručujú zvýšenú životnosť batérie v systéme SOLAR PANEL/Battery.

Solárny regulátor chráni batériu pred hlbokým vybitím tým, že po prekročení kritického napätia 11V pre batériu odpojí zdroj spotreby energie. Po úplnom nabití batérie regulátor odpojí napájanie od fotovoltaických panelov, keď je napätie batérie v rozsahu 14V-14,5V.

Parametre/Názov produktu: Solárny regulátor PWM SOL-30
Výstup-vstupné napätie: 12V @ <32V/24V @ <48V (autodetekcia)
Podporovaný typ batérie: AGM/Gel
Nabíjacie napätie (nastaviteľné): 14,0V ÷ 15,0V/28,0V ÷ 30,0V
Prídržné napätie: 13,8V/27,6V
Vypínacie napätie (LVD): 10,4V ÷ 11,4V/20,8V ÷ 22,8V
Znovupripojovacie napätie: 12,2V ÷ 13,2V/24,4V ÷ 26,4V
Prepäťová ochrana batérie: 12V @ 17V/24V @ 34V
FV prepäťová ochrana: 12V @ 60V/24V @ 90V
Maximálny nabíjací prúd: 30A
Maximálny výkon panelu (12V/24V): 450W/900W
Vlastný odber prúdu: 20mA
Pracovná teplota:-40 °C ~ + 50 °C
Teplotná kompenzácia: 12V: 18mV/° C 24V: 36mV/° C
Maximálna veľkosť drôtu: 16mm/6AWG
Stupeň krytia (IP): IP21
Rozmery dxšxv[mm]: 172x126x75
Hmotnosť[kg]: 0,65

1 Displej-informuje o aktuálnych prevádzkových parametroch. 2 Tlačidlo MENU-má na starosti zmenu obsahu zobrazeného na displeji a po dlhom držaní (5 sekúnd) prepnutie do režimu editácie zvoleného parametra 3 Tlačidlo LOAD-vypínač DC záťažového obvodu. Jedno krátke stlačenie-zapnutie obvodu, jedno krátke stlačenie-rozpojenie obvodu 4 Tlačidlo šípka hore-zmena zobrazeného parametra v menu a zmena hodnoty v editačnom režime 5 Tlačidlo šípka dole-zmena zobrazeného parametra v menu a zmena hodnoty v editačnom režime 6 Teplotný senzor 7 Konektor FV panelu-kladný a záporný pól na pripojenie solárneho panelu 8 Konektor batérie-kladný a záporný pól slúži na pripojenie batérie (12V alebo 24) 9 Záťažový konektor (výstup)-kladný a záporný pól slúži na pripojenie záťaže (12V alebo 24V v \u200b\u200b závislosti na pripojenej batérii)

1 Displej-informuje o aktuálnych prevádzkových parametroch.
2 Tlačidlo MENU-má na starosti zmenu obsahu zobrazeného na displeji a po dlhom držaní (5 sekúnd) prepnutie do režimu editácie zvoleného parametra
3 Tlačidlo LOAD-vypínač DC záťažového obvodu. Jedno krátke stlačenie-zapnutie obvodu, jedno krátke stlačenie-rozpojenie obvodu
4 Tlačidlo šípka hore-zmena zobrazeného parametra v menu a zmena hodnoty v editačnom režime
5 Tlačidlo šípka dole-zmena zobrazeného parametra v menu a zmena hodnoty v editačnom režime
6 Teplotný senzor
7 Konektor FV panelu-kladný a záporný pól na pripojenie solárneho panelu
8 Konektor batérie-kladný a záporný pól slúži na pripojenie batérie (12V alebo 24)
9 Záťažový konektor (výstup)-kladný a záporný pól slúži na pripojenie záťaže (12V alebo 24V v \u200b\u200bzávislosti na pripojenej batérii)
