Přepěťová ochrana VCX 600PV40 DC třída T2 (C) 3P 600V GDT s plynovým jiskřištěm
Kód: DCC3P600PV40GDTPodrobný popis

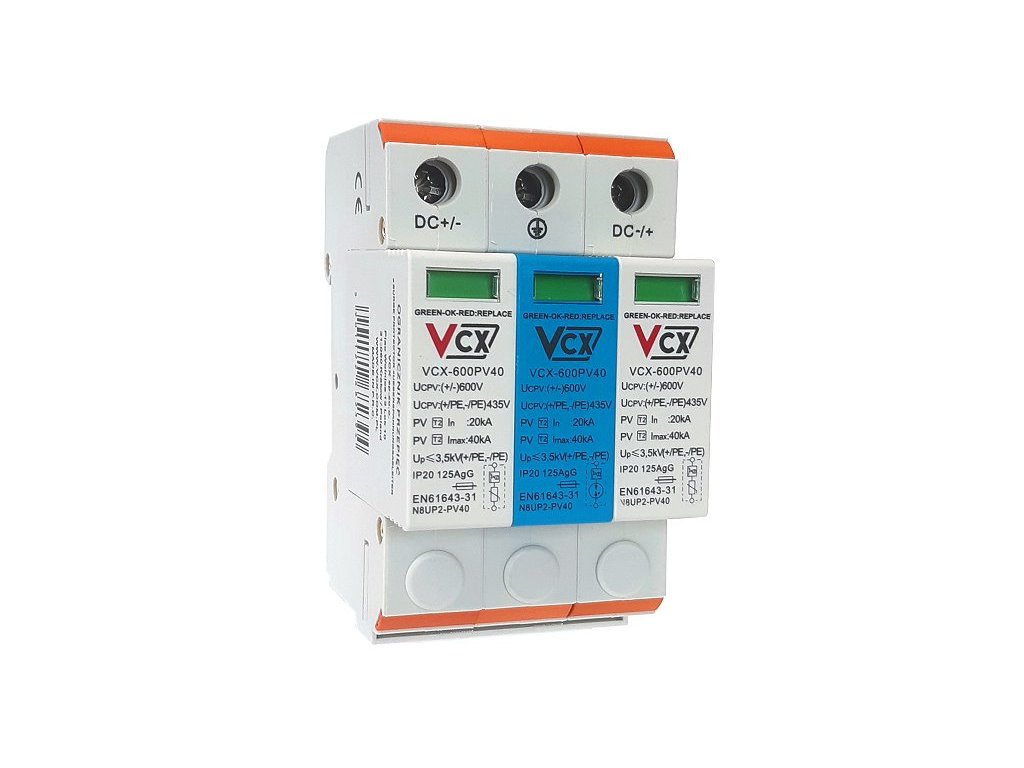

Přepěťová ochrana VCX 600PV40 DC třída T2 (C) 3P 600V GDT s plynovým jiskřištěm
Technicky vyspělá přepěťová ochrana s plynovým jiskřištěm fungujícím jako ochrana proti přepětí třídy C. Je špičkovým a inovativním řešením ochrany před bleskem pro fotovoltaické instalace.
Chránič, který je vyroben pomocí speciálního varistoru s vysokým průtokem (MOV) a plynového jiskřiště (GDT). Použití jednoho nebo dvou varistorů proto může splnit standardy, které jiní výrobci potřebují k dosažení více varistorů. Použitím menšího počtu varistorů se zmenší velikost chrániče. Náš chránič je široký 18 mm/1 pól a celková šířka 3 pólů je pouze 54 mm.
Přepěťová ochrana je vybavená varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí varistorů vlivem tzv. svodového proudu a provozního proudu.
Souhrnně lze říci, že chránič VCX-PV40 třídy T2 (C) je:
• Speciální varistor s vysokým průtokem.
• Plynová výbojka (GDT) v modulu PE.
• Patentovaný systém výřezů.
• Základna ve tvaru písmene Y.
• Mimořádně přesná a pokročilá vnitřní struktura.
• Vyrobeno technologií varistor-jiskřiště (MOV+GDT+MOV).
Chránič je vybaven varistory (MOV) v modulech DC+ a DC- a plynovým jiskřištěm (GDT) v modulu PE, což účinně eliminuje problém stárnutí jiskřiště vlivem tzv. svodového proudu a provozního proudu. Jsou vybaveny vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany).
Technické údaje
• Třída ochrany: T2
• Ochranný prvek: varistor-jiskřiště (MOV+GDT+MOV)
• Připojení max: 35 mm2
• Jmenovité provozní napětí: Un 600V DC
• Testovací proud: In(8/20) 20 kA
• Maximální proud: Imax(8/20) 40 kA
• Napěťová ochrana: <4,0 kV
• Skladovací teplota: -30/+70°C
• Teplota pracovního prostředí: -30/+50°C
• Ochrana krytí: IP 20
Třídy přepěťových ochran (SPD – Surge Protective Devices)
Rozdělují se podle toho, jaký typ přepětí dokážou zvládnout a kde v elektroinstalaci se používají. V rámci ochrany před přepětím existují tři hlavní třídy:
Třída I (T1) – Hromosvodní ochrana
- Použití: Ochrana před přímým úderem blesku a jeho následnými účinky.
- Typ přepětí: Zvládá nejvyšší energetické impulzy.
- Místo instalace: Obvykle na vstupu do objektu, často na hlavním rozváděči v blízkosti hlavního přívodu elektřiny.
- Pracovní charakteristika: Ochrana proti přímým úderům blesku s proudy až do hodnot 100 kA. Třída I používá varistory nebo jiskřiště, která dokážou zvládnout vysoké proudy z bleskového výboje (10/350 µs).
Třída II (T2) – Ochrana proti přepětí v rozvodu
- Použití: Ochrana před přepětím vyvolaným nepřímými údery blesku nebo spínacími operacemi v síti.
- Typ přepětí: Střední úroveň ochrany.
- Místo instalace: Vnitřní rozvodné skříně nebo rozváděče v objektech, kde již byla použita ochrana třídy I.
- Pracovní charakteristika: Zajišťuje ochranu proti přepětí do hodnot do 40 kA (8/20 µs). Ochrana v této třídě chrání spotřebiče a zařízení uvnitř objektu před běžnými přepěťovými jevy v síti.
Třída III (T3) – Ochrana citlivých zařízení
- Použití: Ochrana před menším přepětím, které by mohlo poškodit citlivé elektronické zařízení, jako jsou počítače, televizory, routery apod.
- Typ přepětí: Nejnižší úroveň ochrany, zaměřená na nízké přepětí.
- Místo instalace: Přímo u koncových zařízení, blízko zásuvek nebo v zařízeních, která jsou připojena na napájecí síť.
- Pracovní charakteristika: Typicky se používá společně s třídami I a II. Ochrana třídy III zvládne přepětí do hodnot do 10 kA (8/20 µs) a poskytuje velmi citlivou ochranu elektroniky.
Kombinace tříd ochrany
Často se používá kombinace třídy I a třídy II (označené jako T1+T2 nebo B+C) pro zajištění komplexní ochrany proti široké škále přepěťových jevů v elektroinstalaci. Tato kombinovaná ochrana je ideální v systémech, jako jsou fotovoltaické instalace, kde je potřeba chránit jak před údery blesku, tak i před běžným přepětím.
Shrnutí:
- Třída I (T1): Ochrana před přímými údery blesku.
- Třída II (T2): Ochrana před běžným přepětím v rozvodné síti.
- Třída III (T3): Ochrana citlivých zařízení před nízkým přepětím.
Tyto třídy jsou důležité pro zajištění správné ochrany budov a zařízení proti přepětí, a proto je často důležité kombinovat jednotlivé třídy na různých místech elektroinstalace.
Přepětí - dělení
Přepětí je přechodné zvýšení napětí v elektrické síti, které může poškodit elektrické a elektronické zařízení. Přepětí se dělí podle původu na dvě hlavní kategorie: atmosférické přepětí a spínací přepětí. Každý z těchto typů přepětí má jiné charakteristiky a příčiny, a proto vyžaduje odlišné způsoby ochrany.
1. Atmosférické přepětí
Tento typ přepětí je způsoben přírodními jevy, zejména bouřkami. Dělí se dále na dvě podkategorie:
-
Přímý úder blesku:
- Nastává, když blesk udeří přímo do elektrické instalace, hromosvodu nebo blízké oblasti objektu. Přímý úder blesku může vést k extrémně vysokým přepětím, která mohou snadno poškodit zařízení.
- Výboj blesku může mít proud až do 200 kA, což znamená obrovskou energii, která se šíří po celé elektroinstalaci.
- Na ochranu před přímým úderem se používají přepěťové ochrany třídy I (T1), které zvládají velmi vysoké proudy a energii.
-
Nepřímý úder blesku:
- Vzniká, když blesk udeří v blízkosti elektrické sítě nebo vedení. I když blesk neudeří přímo do objektu, může způsobit přepětí šířící se elektrickým vedením.
- Toto přepětí je menší než přímý úder blesku, ale stále může poškodit citlivé elektronické zařízení.
- Na ochranu před nepřímým úderem blesku se používají přepěťové ochrany třídy II (T2).
2. Spínací přepětí
Tento typ přepětí je způsoben činností elektrických zařízení nebo spínacími operacemi v síti. Spínací přepětí vzniká náhlým vypnutím nebo zapnutím velkých zátěží, jako jsou transformátory, motory, klimatizační jednotky nebo velké průmyslové stroje.
- Příčiny:
- Vypínání nebo zapínání velkých induktivních nebo kapacitních zátěží.
- Krátkodobé výpadky proudu.
- Problémy v rozvodné síti (například zkrat nebo porucha v elektrárně).
- Charakteristika:
- Spínací přepětí obvykle netrvá dlouho, ale může dosáhnout vysokých napěťových hodnot, které mohou poškodit elektroniku, zejména citlivá zařízení.
- Spínací přepětí je méně nebezpečné než atmosférické přepětí, ale je častější.
- Pro ochranu proti spínacím přepětím se používají přepěťové ochrany třídy II (T2) a třídy III (T3) pro ochranu citlivých zařízení.
Další dělení přepětí podle trvání:
- Krátkodobé přepětí (přechodné):
- Trvá jen několik mikrosekund nebo milisekund.
- Typickým příkladem jsou atmosférické jevy, jako je úder blesku, nebo spínací přepětí způsobené přechodným vypnutím/vypnutím zařízení.
- Dlouhodobé přepětí (trvalé):
- Přetrvává po delší dobu (sekundy až minuty).
- Obvykle způsobeno poruchou v napájecí síti nebo špatným zapojením, například přerušením neutrálního vodiče.
Shrnutí:
- Atmosférické přepětí je způsobeno blesky a je rozděleno na přímé a nepřímé údery blesku.
- Spínací přepětí vzniká v důsledku činnosti elektrických zařízení a spínacích operací.
- Přepětí může být krátkodobé (přechodné) nebo dlouhodobé (trvalé).
Proč si pořídit přepěťovou ochranu?
UPOZORNĚNÍ
Z důvodu vysokého rizika spojeného s nesprávným připojením zařízení, které může vést k poškození elektrických spotřebičů, instalace by měla být provedena pouze kvalifikovanou osobou s odpovídající elektrotechnickou kvalifikací. Nesprávné zapojení může způsobit nejen nefunkčnost zařízení, ale i závažné poškození elektroinstalace, spotřebičů a dalších systémů v domácnosti nebo komerčních objektech.
Důrazně varujeme, že jakékoli pokusy o neodbornou instalaci mohou zvýšit riziko vzniku elektrických zkratů, požáru nebo jiných nebezpečných situací. V důsledku toho mohou vzniknout vážné materiální škody, zranění nebo jiné negativní následky.
Nepřebíráme žádnou odpovědnost za škody způsobené nesprávným zapojením či neodbornou montáží. Proto doporučujeme, aby byla montáž konzultována a provedena pouze profesionálním elektrikářem s platným osvědčením podle platných norem a předpisů.
Pokud si nejste jisti správným postupem při instalaci, kontaktujte odborníka, abyste zajistili bezpečné a správné fungování zařízení.
