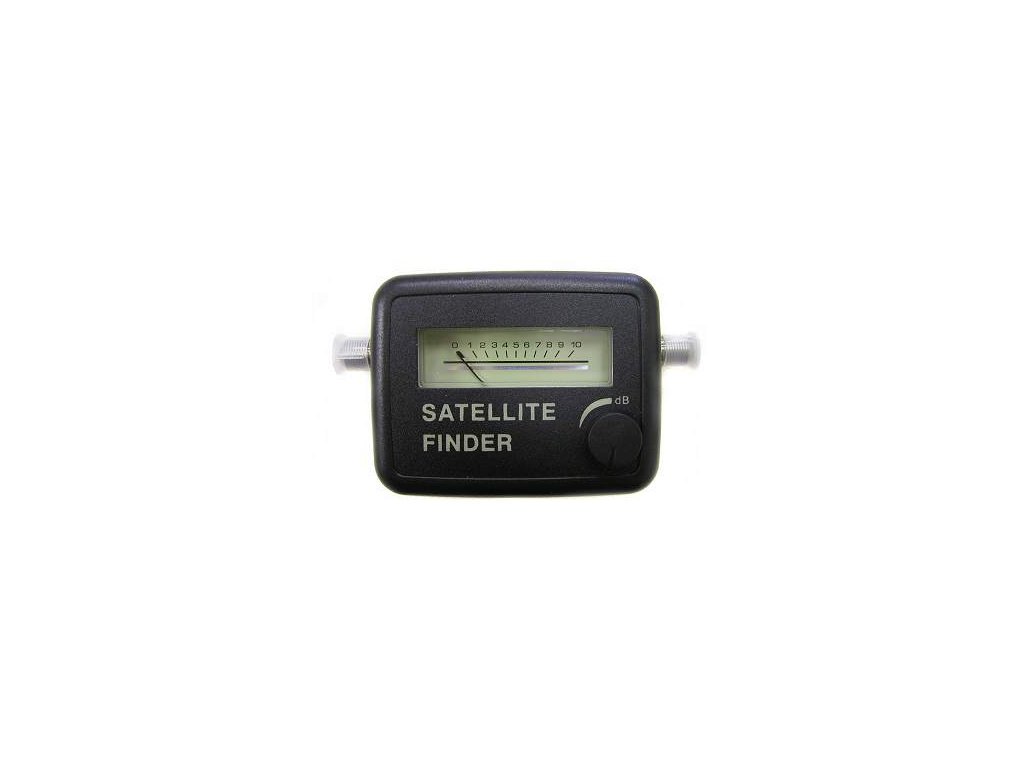

Opticum SF10 satelitní měřič síly signálu - vyhledávač družic

Kód: GLFINDER
Neohodnotené
Značka: Opticum
€10,50 €8,80 bez DPH
Skladom do 3 dní
Ručkový vyhledávač družic s akustickým signálem. Napájení probíhá ze satelitního přijímače. Vyznačuje snadným použitím, kdy ho zapojíte mezi LNB a satelitní přijímač. Sílu signálu vám ukáže ručička na stupnici okalibrované hodnotami 0-10.

Detailné informácie

Podrobný popis

Opticum SF10 satelitní měřič síly signálu - vyhledávač družic



Ručkový vyhledávač družic s akustickým signálem. Napájení probíhá ze satelitního přijímače.

Vyznačuje snadným použitím, kdy ho zapojíte mezi LNB a satelitní přijímač. Sílu signálu vám ukáže ručička na stupnici okalibrované hodnotami 0-10.

Kromě vizuálního zobrazení síly signálu na podsvětlené stupnici je přístroj vybaven ještě akustickou signalizací s cílem usnadnit přesné a včasné nastavení polohy antény. Napájení je zajištěno přes koaxiální kabel ze satelitního přijímače.

Měřič je vhodný nejen pro pevné satelitní systémy, ale i na mobilní sestavy, karavanu, ...



Technické parametry produktu

• Frekvenční rozsah: 950-2150 MHz
• Napájení: 13 -18V DC z přijímače
• Max.vstupní úroveň signálu: -10 dBm
• Min.vstupní úroveň signálu: -40 dBm
• 0/22 kHz
• LED indikace polarizace H/V
• Rozměry: 110 x 61 x 35 mm
• Hmotnost: 115 g


Návod k použití

1. Propojte kabelem LNB se vstupem označeným TO LNB.
2. Konektor TO REC propojte s příjímačem.
3. Zkontrolujte správnost zapojení a zapněte přijímač.
4. Měřák se rozsvítí a ručička ukazuje 1.
5. Nastavte zhruba elevaci a azimut paraboly.
6. Knoflíkem na SAT FINDERU nastavte ručičku zhruba na 6.
7. Pootáčením paraboly se snažte docílit co nejvyšší hodnoty na stupnici.
8. Pokud přijímáte vertikální polarizaci, H/V ledka svítí zeleně, při horizontální červeně.
9. Signál 22kHz je signalizován příslušnou ledkou.
10. Po nastavení paraboly odpojte měřák a LNB propojte přímo s přijímačem.



Dodatočné parametre

Kategória: Meracie prístroje
Hmotnosť: 0.111 kg
