Osciloskop UNI-T UTD2202CEX+

Podrobný popis

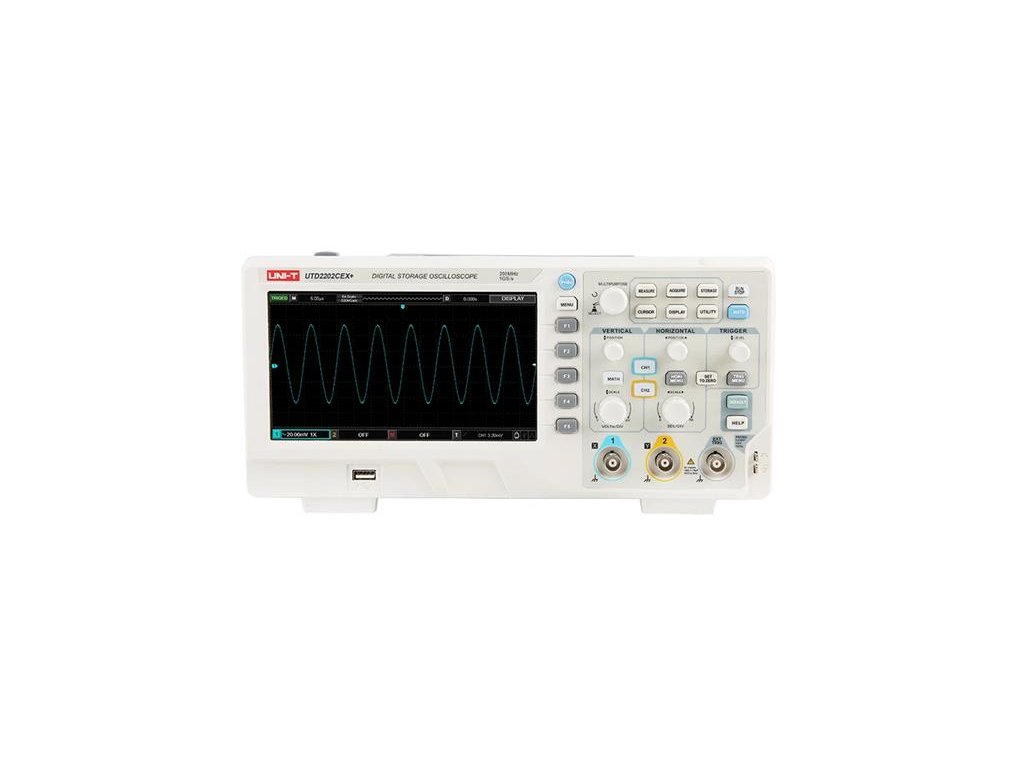

Osciloskop UNI-T UTD2202CEX+

Osciloskop UTD2202CEX+ je kvalitativně nejvyšší typ stolního digitálního osciloskopu ze série UTD2000CEX+. Je to multifunkční, vysoce výkonný osciloskop, který je snadno ovladatelný s velmi dobrými technickými specifikacemi, s dvěma analogovými vstupními kanály, který nabízí šířku pásma 200 MHz se vzorkováním 1 GS/s. Je vybaven sedmipalcovým barevným TFT displejem s rozlišením 800 x 480 pixelů.

Osciloskop má interní paměť s hloubkou 64 kpts a rychlost zachycení křivek podle CEX-II je až 20 000 wfms/s a umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.

Jednoduchý čelní panel s jasně označenými funkcemi pro základní operace, měřítko a umístění jednotlivých kanálů umožňuje využití návyků získaných při užívání tradičních přístrojů, a proto lze osciloskop používat bez nutnosti se cokoliv složitě učit, a je možno s ním pracovat po dlouhou dobu bez únavy. Navíc lze stiskem tlačítka AUTO jednoduše přístroj nastavit.

Osciloskop podporuje USB úložiště a díky funkci USB OTG si můžete naměřené hodnoty uložit na USB flash disk. Také podporuje komunikaci s PC pomocí funkce Plug and play USB.

Možnost stažení software pro propojení s PC a aktualizaci firmwaru ze stránek výrobce: https://instruments.uni-trend.com/digital-oscilloscopes/947.html

• Šířka pásma: 200MHz
• Počet kanálů: 2
• Vstupní vazba: (1MOhm±2%)//(24pF±3pF)
• Vstup kompenzovanéhu signálu: v rozsahu 3Vpp/1kHz
• Max. vstupní napětí: 400Vpk, přechodové max. 1000Vpk
• Vzorkování: 1GS/s
• Rozsah časové základny: 2ns/div až 50s/div
• Doba náběhu: ≤1,7ns
• Verikální osa: 1mV/div až 20V/div (1MOhm), každý kanál má samostatné vertikální menu
• Vertikální rozlišení: 8 bit
• Přesnost DC zesílení: ±3%
• Délka uloženého záznamu: 2 x 512k vzorkovacích bodů
• Hloubka paměti: jeden kanál 64kpts, dva kanály 2 x 32kpts
• Spouštění: Edge, Pulse, Video, Slope, Alternating trigger.
• Matematické operace s průběhy: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
• Automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
• Počet měření: 5 souběžných měření
• Statistické měření: průměr, Max, Min, standartní odchylka, počet měření
• Frekvenční čítač: 6 bitů
• Standartní rozhraní: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
• Softwarová tlačítka v obrazovce
• Softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
• Počet ukládaných souborů do paměti osciloskopu/na USB flesh: 20/200
• Uložení aktuální obrazovky ve formátu BMP na USB flesh
• Vícejazyčné menu (mimo jiné anglicky, německy, francouzsky, portugalsky, španělsky, rusky)

TECHNICKÉ SPECIFIKACE:

• Displej: úhlopříčka 178mm (7 palců) , 800x480 pixelů x RGB, max. jas typicky 300nit
• Kalibrační interval: 1 rok
• Napájení: 100V-240V AC, 45 až 440Hz
• Spotřeba: max. 100VA
• Pracovní teplota okolí: 0°C až +40°C
• Pracovní vlhkost okolí: <35°C: ≤90%RH, 35°C až 40°C: ≤60%RH
• Pracovní nadmořská výška: max. 2000m
• Skladovací teplota: -20°C až +40°C
• Rozměry (š x v x h): 306 x 138 x 124 mm
• Hmotnost: Netto 2,5kg, Brutto 3kg

OBSAH BALENÍ:

• Osciloskop UTD2202CEX+
• Sonda: 2ks UT-P05 200MHz (s kompenzací a přepínatelným děličem 1x,10x)
• Oddělitelný třížilový napájecí kabel
• Kabel USB UT-D14
• Rychlý návod k instalaci s odkazem na stránky výrobce
• Návod k použití
