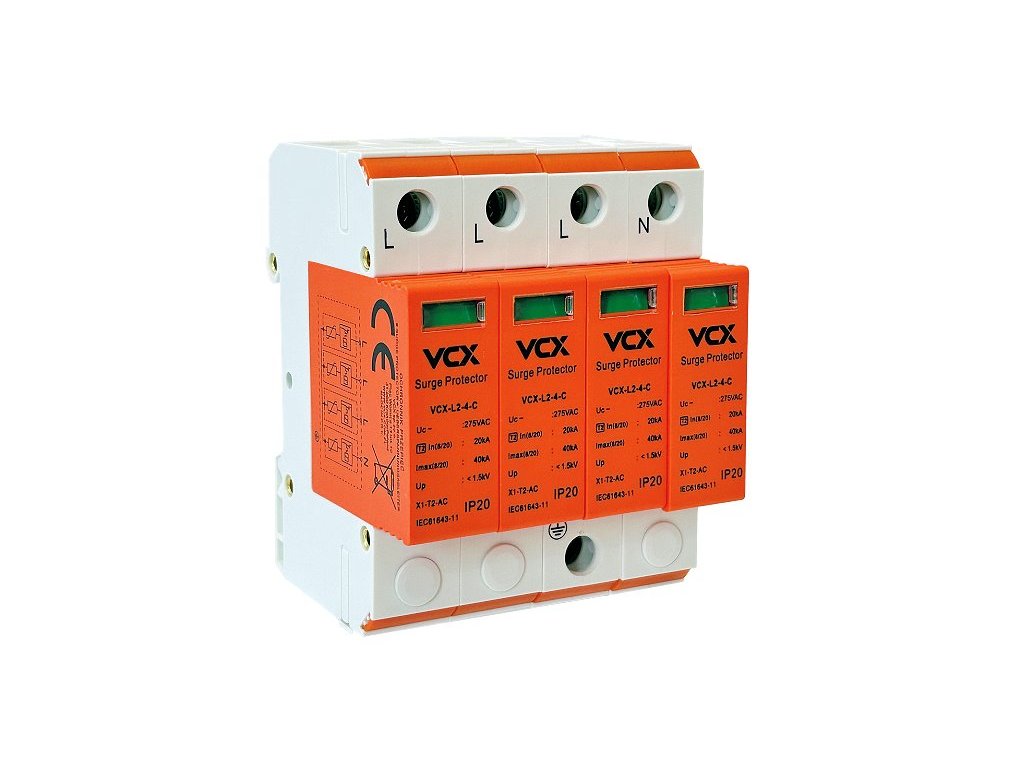

Přepěťová ochrana VCX L2-4-C AC třída T2 (C) 4P 20kA

Podrobný popis

Přepěťová ochrana VCX L2-4-C AC třída T2 (C) 4P 20kA

Modulární přepěťová ochrana VCX-L2-4-C třídy T2 je určená k ochraně napájecích instalací NN proti indukovaným a spínacím přepětím.

Může být instalována v sítích typu TN-S, TN-C, IT a TT. Měla by být montována jako druhá úroveň ochrany v podlahových rozváděčích, podružných rozváděčích.

TECHNICKÉ PARAMETRY


• Třída ochrany: T2
• Ochranný prvek: varistor
• Připojení max: 35 mm2
• Maximální provozní napětí 2,5 mm: Uc 275V AC
• Jmenovitý impulzní svodový proud In (8/20 µs): 20 kA
• Maximální rázový svodový proud Imax (8/20 µs) [L1+L2+L3+N-PE]: 40 kA
• Napěťová ochranná úroveň: <1,2 kV
• Teplota skladování: -30°C až +70°C
• Provozní okolní teplota: -30°c až +50°C

Instalace ochrany

Přepěťové ochrany by měly být instalovány v místech, kde elektrické instalace vstupují do budovy. V budovách bez systému ochrany před bleskem a s přípojkou kabelového vedení poskytují tyto typy svodičů dostatečnou ochranu, aniž by bylo nutné instalovat svodiče třídy T1. Jsou vybaveny vizuálním indikátorem provozu (zelená barva pro ochranu, červená barva pro absenci ochrany).

Přepěťová ochrana třídy T2 © - druhá a jediná úroveň ochrany!

Domácí elektrická instalace je extrémně zranitelná vůči tzv. přepětí. Jedná se o přepětí v síti, které výrazně překračuje jmenovité, tj. bezpečné hodnoty pro elektrické spotřebiče v ní napájené. Tato přepětí jsou obvykle velmi nebezpečná pro všechny druhy domácích a domácích spotřebičů, proto je dobré se řádně chránit a instalovat přepěťové ochrany třídy T2 (C).

Tyto modulární přepěťové ochrany poskytují druhý stupeň ochrany a měly by být instalovány do stohovaných desek v rozvodnicích v místech, kde elektrická instalace vstupuje do budovy.

Důležité je, že přepěťová ochrana třídy T2 © je dostatečnou ochranou tam, kde je přípojka kabelového vedení a není instalována ochrana před bleskem. V takových případech není třeba dodatečně instalovat přepěťovou ochranu třídy T1. Svodiče přepětí třídy T2 (C) VCX mají integrovanou ochranu. Akceptujeme také použití pojistkové vložky 125 A gG nebo pojistky 40 A typu C.

Přepěťové ochrany - základní informace

Při analýze přepěťových ochran je nejprve nutné vysvětlit, co je to střídavý proud. V překladu z anglické zkratky AC (Alternating Current) tento pojem znamená střídavý proud. Název střídavý odkazuje, jak již název napovídá, na jeho střídavé působení z kladných a záporných hodnot.

Svodič přepětí neboli přepěťová ochrana, bleskojistka je zařízení používané v elektrických instalacích. Jeho účelem je zajistit přepěťovou ochranu instalace a k ní připojených zařízení.

Jak vzniká přepětí v elektrické instalaci?

Může vzniknout z řady zdrojů, jako je výboj blesku přímo do budovy nebo jejího napájecího vedení, výboj do systému ochrany před bleskem a/nebo prvku venkovní instalace, klimatizace, ovládání brány, venkovního osvětlení, ale také výboj blesku do sousedních objektů - a to až do vzdálenosti 2 km. Dalším zdrojem přepětí mohou být tzv. komutační přepětí, tj. spínací operace při provozu některých průmyslových strojů.

Svodiče přepětí střídavého proudu (AC)

Svodiče přepětí mají v elektrických zařízeních důležitou funkci. Toto zařízení, známé také jako přepěťová ochrana nebo varistor (svodič přepětí), je určeno k ochraně elektrických přístrojů před přechodnými přepětími způsobenými údery blesku do trakčního vedení. K přepětí dochází také při zapínání nebo vypínání nezatíženého nadzemního vedení. Tyto události mohou mít za následek poškození nebo dokonce zničení různých síťových komponent a izolace. Svodič přepětí funguje tak, že omezuje trvání a hodnotu následného proudu.

Svodiče typu 1 (dříve označované jako svodiče třídy B) chrání elektrickou instalaci a všechny zátěže před přepětím vzniklým přímým úderem blesku do napájecího vedení nebo do systému ochrany před bleskem v budově svodiče.

Svodiče typu "1+2" (dříve označované jako svodiče třídy B+C) jsou hybridní zařízení. Jejich účelem je ochrana před spínacími přepětími. Chrání také před atmosférickým přepětím způsobeným úderem blesku do objektů umístěných v blízkosti nadzemního vedení, ale i daleko od svodičů. I v případě přímého úderu blesku do nadzemního vedení poskytují svodiče typu "1+2" ochranu.

Výběr svodiče přepětí (přepěťové ochrany)

Při výběru vhodného svodiče přepětí pro střídavý proud je třeba vzít v úvahu maximální trvalé provozní napětí v závislosti na napětí přítomném mezi fázovým a nulovým vodičem. Při výběru je třeba věnovat pozornost průběhu prvního přepěťového proudu odpovídajícímu průběhu 10/350 µs podle ustanovení normy.

UPOZORNĚNÍ:

Zařízení smí instalovat pouze oprávněná osoba, která má osvědčení z vyhlášky č. 50/1978 Sb. Při nesprávném zapojení a neznalosti se zařízením, může dojít k nežádoucím komplikacím. Svěřte tuto práci odborníkovi.
