IN PB175E pohon křídlových vrat

Kód: INPB175E
Neohodnotené
Značka: IN
€243,40 €202,80 bez DPH
Skladom do 3 dní
Pohon pro dvoukřídlá vrata IN PB175E. Cenově dostupný dálkově ovládaný pohon pro 2 křídlá vrata (max 175cm/150kg). 2 dálkové ovladače a maják v ceně.

Detailné informácie

Podrobný popis

IN PB175E pohon pro dvoukřídlá vrata

Ruční otevírání brány je minulostí! Jsou tady automatické pohony vrat IN!

IN PB175E je jeden z cenové nejdostupnějších pohonů křídlových vrat na trhu! I při nízké ceně si tento pohon zachovává vysokou spolehlivost a odolnost.  Tělo pohonu je vyrobeno z velmi kvalitních robustních materiálů, které zajistí maximální životnost a spolehlivost.


Maximální zatížení

Tato sada je určena pro brány do délky křídla max. 175cm a hmotnosti max. 150kg

Pohon křídlové brány - maximální zatížení


Možnosti a výhody automatické brány.


• snadná instalace, spolehlivost a tichý chod
• Možnost otevírání dovnitř, nebo na vnější stranu ( max. 120 stupňů)
• Funkce automatického zavírání po 30 nebo 60 sekundách
• 2 ramena poháněná 12V DC (trafo na 220V je umístěno na základní desce)
• V případě výpadku elektrického proudu se po uvolnění klíčem nechají vrata manuálně otevřít


Doplňková výbava

 • Pohon může být také vybaven bezpečnostními prvky (fotobuňky) - v případě překážky (dítě, automobil, apod.) se pohyb vrat zastaví a vrátí zpět. Fotobuňky si můžete přiobjednat samostatně - viz doporučené příslušenství.


Více dálkových ovladačů? Není problém!

V případě, že jsou pro vás 2 dálkové ovladače nedostačující, můžete si přiobjednat další, najdete je v doporučeném příslušenství.



 Pohon křídlových vrat


Technické parametry



• Max. délka křídla 1,75 m, max. váha křídla 150 kg
• Tělo pohonu je vyrobeno z odolných materiálů = dlouhá životnost a spolehlivost
• Pohon lze otevřít manuálně (v případě výpadku proudu)

Motory
• Typ: 12V DC motory, reduktor s převodem, typ: šnekový vozík
• Napájení 12V DC
• Jmenovitá síla 650N
• Rychlost při jmenovitém točivém momentu: 1,5 cm / s
• Odběr proudu při jmenovité síle: 3A
• 50cm kabel. 2 vodiče o průřezu 0,75 mm2
• Jmenovitá doba provozu: 10 minut
• Maximální počet cyklů / den: 50 cyklů
• Provozní teplota: -20 ° C / + 60 ° C
• Stupeň krytí: IP44

Hlavní jednotka
• Typ: Elektronická skříňka pro 2 x 12Vdc konektory
• Obsahuje: 1 elektronická deska CA2B9TR, 1 transformátor 230 / 12Vac
• Napájení 230V AC / 50Hz nebo 12V DC
• Maximální jmenovitý výkon: 240 W.
• Výstup motoru (- M1 + / - M2 +): 2 výstupy pro motor 12V DC
- Maximální výstupní proud při spuštění po dobu 3 s = 10 A.
- Maximální výstupní proud po spuštění = 10A
• Výstup blikajícího světla (- Varovat +): Bliká řízený elektronickou deskou.
• Pro blikající světlo s žárovkou maximálně 12V / 10W
• Výstup napájecího zdroje + 12V DC (+ 12V / GND) K napájení fotobuněk. Maximálně 3,3 W.
• Vstup fotobuněk (GND / PHO) Vstup pro kompatibilní fotobuňky
• Vstup pro řídicí jednotku (2B / GND): Vstup pro suchý kontakt normálně otevřený (sepnutí kontaktu „2 listy“ způsobí příkaz k pohybu nebo zastavení brány)
• Příkazový vstup (1B / GND): Vstup pro suchý kontakt normálně otevřený (sepnutí kontaktu pro „1 list“ objednávající přechod pro chodce (1B / GND) způsobí příkaz: uvedení do pohybu nebo zastavení jediného křídla známého jako „přechod pro chodce“)
• 50ohmový anténní vstup (ANT / GND) pro koaxiální kabel.: Frekvence přijímače 433,92 MHz
• Možnost dálkového ovládání:
 - Brána
 - Průchod pro chodce
• Počet zapamatovaných tlačítek dálkového ovládání: 15 s 1 ovládacím tlačítkem brány a 1 ovládacím tlačítkem pro chodce
• Ochranné pojistky:
 - F2 10A chrání napájení baterie
 - F1 10A chrání napájení transformátoru
• Provozní teplota -20 ° C / + 60 ° C
• Stupeň krytí IP44
• Rozměry : -délka 380mm (všetně plastových úchytů a výčnělku pro vyvedení kabelu)
                  -hloubka: 210mm
                  -šířka: 120mm




Dálkové ovládání
• Typ AM modulace typu. 16 bitové kódování s plovoucím kódem (tj. 65536 možných kombinací)
• Frekvence: 433,92 MHz
• Napájení: 3 V pomocí baterie typu CR2032
• Klávesy: 4 klávesy
• Vyzařovaný výkon: <10 mW
• Autonomie: 1 rok při rychlosti 10 použití po dobu 2 s. denně
• Provozní teplota -20 ° C / + 60 ° C
• Stupeň krytí: IP40 (pouze pro použití v interiéru: doma, v autě nebo na chráněném místě)

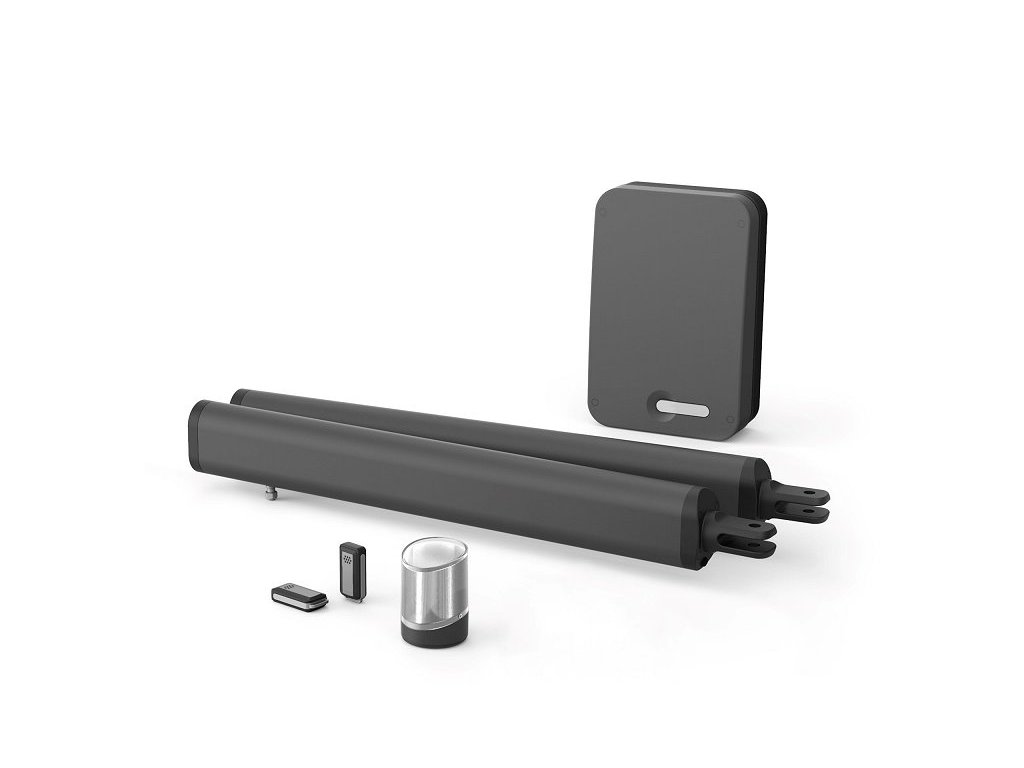

Obsah baleníAutomatické otevírání brány


2 ramena s pohonem (černá nebo šedá barva - nelze ovlivnit)
1 elektronická skříňka
2 dálkové ovládání
1 výstražný maják
1 montážní návod
1 sada upevňovacího materiálu



Instalace


Instalaci pohonu většinou zákazník zvládne sám dle přiloženého návodu. Pokud však chcete mít jistotu správné funkčnosti, tak svěřte montáž odborné firmě.



Kabeláž

Je třeba počítat s tím, že sada neobsahuje kabeláž pro přívod elektrické energie. Vhodné kabely a vodotěsné spojky najdete v nabízeném doporučeném příslušenství.
Trojžilový kabel 3x1,5 je pro přívod 230V k řídící jednotce, dvojžilový kabel 2x0,75 lze použít pro instalaci fotobuněk, majáku a propojení pohonu s hlavní jednotkou.
