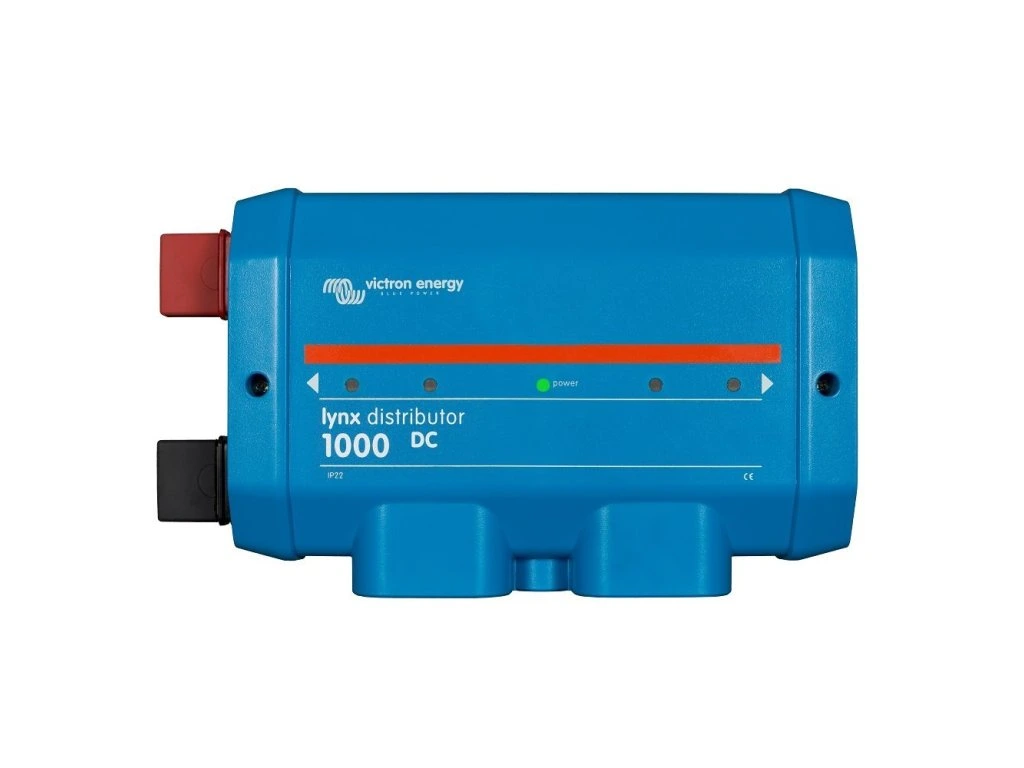

Victron Energy Lynx Distributor (M10)

Podrobný popis

Modul Lynx Distributor obsahuje kladnou a zápornou přípojnici a umožňuje připojení až 4 jednotlivé okruhy, zátěže, baterii nebo DC zařízení. Každý DC okruh je jištěn vlastní pojistkou (není součástí). Modul Lynx Distributor je součástí modulárního distribučního systému Lynx s možností vzájemného pospojování pomocí šroubů M8. Modul Lynx Distributor obsahuje zápornou a kladnou přípojnici se šrouby M10, které slouží k připojení kabelů baterií a dalších zařízení či DC okruhů. Pro každou pojistku je k dispozici volitelná funkce LED, která signalizuje pokud je pojistka přerušená. Pokud chcete využívat LED indikaci přerušené pojistky, je třeba připojení k Lynx Shunt nebo Lynx BMS. Lynx Shunt/Lynx BMS poskytuje pro Lynx Distributor napájecí napětí pro vnitřní elektroniku. Další alternativou je zajištění externího napájení 5 V DC. Pro připojení Lynx Shunt/Lynx BMS k Lynx Distributor se používá kabel s konektory RJ11. Tento kabel RJ11 je součástí dodávky. Když je zařízení a provozní stav v pořádku, svítí pouze středová zelená LED dioda. Když je pojistka poškozená, nebo chybí, středová LED dioda a LED dioda dané poškozené pojistky se zbarví červeně. Pokud nepoužíváte všechny připojovací terminály, bude nutné na ně nainstalovat pojistky nebo propojky, aby u daných pozic zhasly červené LED diody. Pojistky nejsou součástí. Lynx Distributor nepodporuje přímou komunikaci s GX zařízeními pomocí protokolu VE.Can. Technické parametry: Rozsah napětí: DC 9-60 V Podporované systémové napětí: 12, 24 nebo 48 V Ochrana proti přepólování: ano (připojení kabelu RJ-10 není chráněno) Jmenovitý proud: 1000 A Připojení: M10 kontakty (sběrnice i pojistky), sběrnice 8 x 30 mm (pocínovaná měď) Napájení a data: přes RJ-10 kabel (součástí nalení), Lynx Shunt VE.Can nebo Lynx Smart BMS (data i napájení pouze přes BMS) Krytí: IP22, plastový kryt ABS Rozměry: 290 x 170 x 80 mm Hmotnost: 2,2 kg Provozní teplota: -40 až +60 °C
