Přepěťová ochrana VCX PV30 DC třída T1T2 (B+C) 3P 1200V 5kA

Podrobný popis

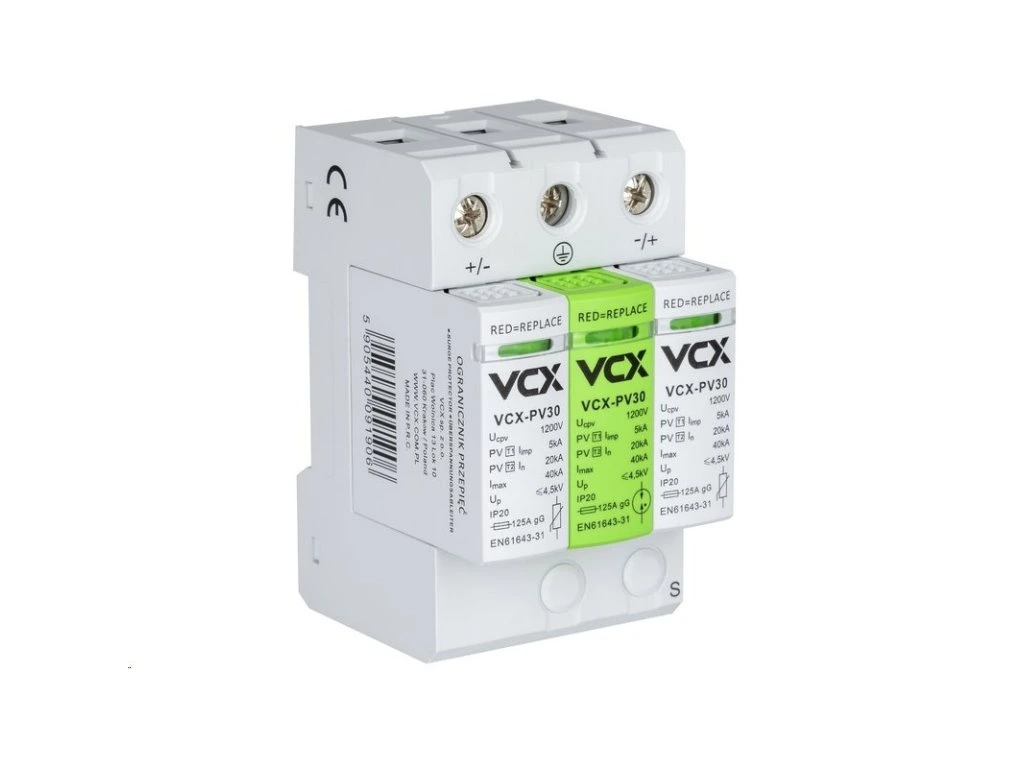

Přepěťová ochrana VCX PV30 DC třídy T1+T2 (B+C) 3P 1200V 5kA je špičkové řešení pro ochranu stejnosměrné části solární elektrárny. Je speciálně navržena tak, aby spolehlivě ochránila komponenty FVE před účinky atmosférických jevů i přepětí z jiných zdrojů. Díky třístupňové technologii MOV–GDT–MOV (varistor + plynové jiskřiště + varistor) nabízí výjimečně vysokou úroveň bezpečnosti, kterou ocení profesionálové i majitelé větších solárních elektráren. Přepěťová ochrana VCX PV30 DC třída T1T2 (B+C) 3P 1200V 5kA Jedno zařízení pro T1 i T2 ochranu Na rozdíl od běžných přepěťových ochran, které chrání buď proti bleskovým proudům (T1), nebo pouze proti spínacím a šířeným přepětím (T2), tento model plní oba úkoly současně. Třípólové provedení (3P) pokrývá většinu moderních fotovoltaických instalací a je ideální pro použití na straně stejnosměrného napětí do 1200 V DC. Kombinace technologií pro maximální spolehlivost Ochrana využívá výhody kombinace varistorů a plynového jiskřiště, která zajišťuje: - Vysokou odolnost vůči impulzům až 40 kA, - Schopnost zvládat bleskové proudy až 5 kA (10/350 µs), - Nižší riziko degradace díky oddělení proudových cest. Plynový jiskřištěný modul PE odstraňuje problém stárnutí a ztráty účinnosti běžných ochran vlivem dlouhodobého působení pracovních proudů a únikových proudů. Vizuální kontrola bez nářadí Na čelní straně každého modulu najdete stavový indikátor funkčnosti: - Zelený znamená aktivní ochranu, - Červený značí nutnost výměny modulu. To umožňuje rychlou a bezproblémovou kontrolu zařízení i bez rozebrání rozvaděče – ideální pro servis i pravidelnou kontrolu. Snadná instalace a univerzální použití Přepěťová ochrana VCX PV30 1200V je kompatibilní s vodiči do 35 mm2, má kompaktní třímodulové provedení a je připravena na montáž do běžných rozvaděčů. Díky IP20 krytí je ideální pro vnitřní použití, zejména ve strojovnách, technických místnostech nebo rozvodnách FV systémů. Kombinované provedení přepěťové ochrany využívá: - MOV (Metal Oxide Varistor) – varistor z oxidu kovu: Reaguje na přepětí tak, že při dosažení určitého napětí prudce sníží svůj odpor a tím odvede nadměrný proud do země. Je rychlý a citlivý. - GDT (Gas Discharge Tube) – plynem plněná jiskřiště: Spínají při vyšším napětí a jsou schopna bezpečně odvádět velké impulzní proudy (např. z úderu blesku), aniž by došlo k poškození. Mají dlouhou životnost. - MOV (druhá vrstva): Slouží k dalšímu tlumení zbytkového napětí a zajišťuje hladké uzavření přepěťového impulzu. Tato trojitá kombinace MOV–GDT–MOV přináší výhody obou technologií – rychlou reakci, vysokou odolnost a dlouhou životnost. Díky tomu poskytuje efektivnější a spolehlivější ochranu než samostatné varistorové nebo jiskřišťové přepěťové prvky. Proč zvolit právě tento typ přepěťové ochrany? - Spojení T1 a T2 ochrany v jednom zařízení - Kombinace MOV a GDT technologie = dlouhá životnost a vysoký výkon - Vhodné pro moderní FV systémy s napětím až 1200 V DC - Optická signalizace stavu modulu bez nutnosti měření - Vysoká odolnost proti impulzním proudům a výbojům - Bezpečná a jednoduchá montáž s širokým teplotním rozsahem provozu Technické specifikace produktu: - Třída ochrany: T1+T2 (B+C) Chrání před přímými i nepřímými účinky blesků a spínacích přepětí. - Provedení: Varistorové s integrovaným jiskřištěm (MOV-GDT-MOV) Zvyšuje schopnost zařízení efektivně odvádět přepětí, kombinované provedení přepěťové ochrany. - Připojení: max. 35 mm2 Umožňuje připojení i silnějších vodičů pro větší proudové zatížení. - Maximální pracovní napětí (Ucpv): 1200 V DC Určeno pro fotovoltaické systémy s vyšším napětím. - Zkušební proud (In 8/20): 20 kA Standardní schopnost opakovaně odvádět přepětí. - Maximální proud (Imax 8/20): 40 kA Maximální hodnota, kterou je zařízení schopné krátkodobě zvládnout. - Impulsní bleskový proud (Iimp 10/350): 5 kA Speciální ochrana proti účinkům atmosférických výbojů. - Napěťová úroveň ochrany (Up): < 4.5 kV Nízký ochranný práh minimalizuje riziko poškození připojených zařízení. Nízké zbytkové napětí – vyšší bezpečnost pro připojená zařízení. - Skladovací teplota: -30 až +70 °C Široký rozsah teplot pro bezpečné skladování. - Provozní teplota: -30 až +50 °C Vhodné i pro náročné klimatické podmínky. - Stupeň krytí: IP20 Zajišťuje ochranu před dotykem a nečistotami při montáži v rozvaděči. - Počet modulů: 3P Třípólové provedení pro plnohodnotnou ochranu DC+ / DC– / PE. Bezpečnostní pokyny k instalaci a provozu: Používání přepěťové ochrany VCX PV30 DC T1+T2 (B+C) 1200V 5kA vyžaduje dodržení základních bezpečnostních pravidel. Před instalací nebo servisem zařízení doporučujeme věnovat pozornost následujícím pokynům: - Instalaci, údržbu a případnou výměnu smí provádět pouze kvalifikovaná a oprávněná osoba. - Při instalaci a používání je nutné dodržet veškeré platné místní, regionální i národní předpisy. - Otevření přístroje nebo jakýkoli zásah do jeho konstrukce vede ke ztrátě záruky. - Přetížení nad doporučené hodnoty výrobce může vést k trvalému poškození zařízení a připojených součástí. - Zařízení smí být provozováno pouze za podmínek uvedených v technické dokumentaci. - Před jakýmkoli zásahem do zařízení vždy odpojte napájení. Dodržováním těchto zásad předejdete nechtěnému poškození a zajistíte dlouhou a spolehlivou funkčnost vašeho systému.
