Elektromer 3F na DIN lištu trojfázový ORNO OR-WE-530 digitálny, RS-485, MID

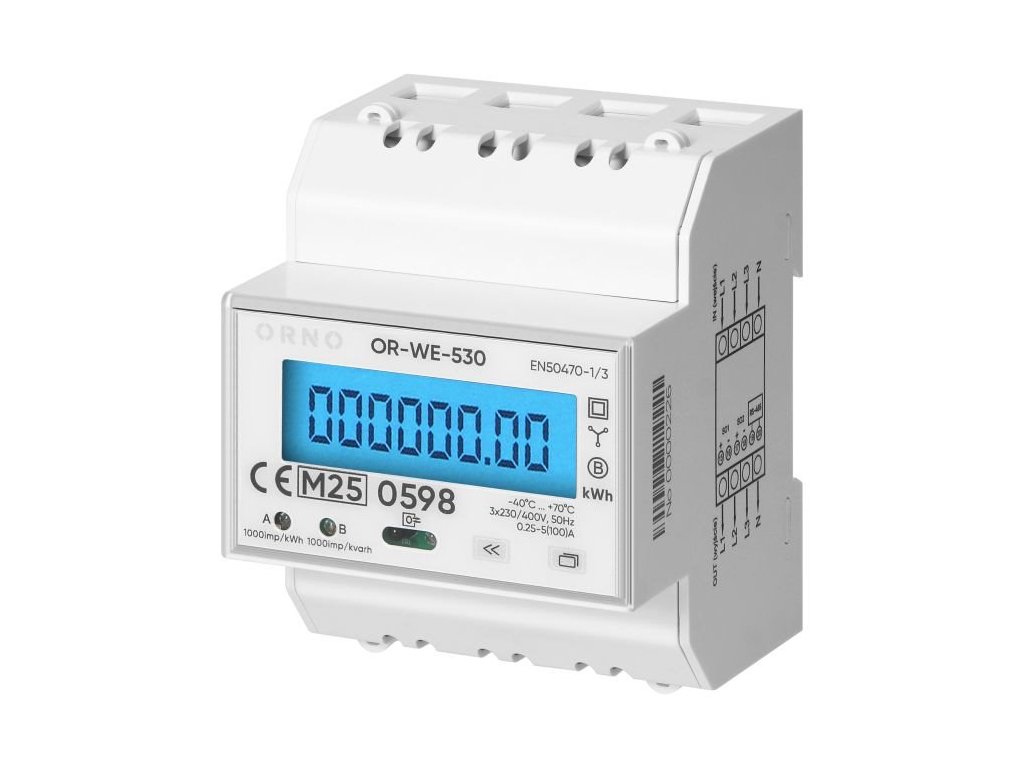

Orno OR-WE-530 3-fázový viactarifový obojsmerný elektromer s portom RS485 a certifikátom MID, 100A

Trojfázový elektromer s maximálnym prúdom 100 A je moderné meracie zariadenie určené na presné sledovanie spotreby elektrickej energie v trojfázových inštaláciách. Vďaka certifikátu MID je možné prístroj používať v komerčných, priemyselných aj domácich aplikáciách, kde sú vyžadované presné a spoľahlivé údaje.

Elektromer je multitarifný, čo znamená, že automaticky zaznamenáva spotrebu energie v rôznych časových pásmach podľa definovanej tarify. To uľahčuje úspory, ak sa väčšie množstvo energie spotrebuje počas lacnejšej tarify.

Elektromer pracuje v systémoch s menovitým napätím 3x230/400 V~ a frekvenciou 50/60 Hz, čo umožňuje meranie energie bez nutnosti použitia prúdových transformátorov. Elektromer zaznamenáva činnú, jalovú, spotrebovanú a vyrobenú energiu. To umožňuje komplexné sledovanie toku energie v oboch smeroch. Minimálny merací prúd 0,25 A zaisťuje vysokú citlivosť prístroja aj pri nízkom zaťažení.

Digitálny displej LCD (6+2 číslice) s podsvietením uľahčuje pohodlné odčítanie aj pri slabom osvetlení. Elektromer má tiež funkciu resetovania čiastkového meradla, ktorá je užitočná najmä v situáciách vyžadujúcich pravidelné resetovanie nameraných hodnôt.

Je určený na montáž na lištu DIN TH-35 mm a zaisťuje jednoduchú inštaláciu do bežných rozvádzačov. Puzdro s rozmermi 72x72x90 mm sa zmestí do štandardných modulov 4 DIN. Maximálny prierez pripojovacích vodičov je 35 mm2.

Elektromer je vybavený portom RS-485 podporujúcim protokol Modbus a pulzným výstupom S0, ktorý umožňuje jednoduchú integráciu s monitorovacími a automatizačnými systémami. Okrem toho merač podporuje infračervený protokol podľa normy EN 62056-21.

Elektromer bol navrhnutý v súlade s nasledujúcimi normami: IEC 62052-11:2020, IEC 62053-21:2020, IEC 62053-23:2020, EN 50470-1:2006 a EN 50470-3:2006. Zhoda s MID 2014/32/EU umožňuje použitie merača v komerčných priestoroch, kde je vyžadované certifikované zariadenie.

TECHNICKÉ ŠPECIFIKÁCIE

• Menovitý prúd (In): 10 A (štandardný prevádzkový prúd)
• Maximálny prúd (Imax): 100 A (maximálne zaťaženie elektromeru)
• Spúšťací prúd Ist: 0,004 A
• Minimálny prúd Imin: 0,25 A
• Menovité napätie (Un) NL: 230 V
• Menovité napätie (Un) LL: 400 V
• Frekvencia: 50/60 Hz (vhodné pre rôzne elektrické siete)
• Vlastná spotreba: ? 1 W/12 VA
• Rozsah výstupného napätia impulzu: 5-27 V DC
• Prúd výstupného impulzu: ? 27 mA
• Trieda presnosti: 1
• Počet pólov: 3 (pre trojfázové pripojenie)
• Typ energie: Činná energia (meria skutočne spotrebovanú energiu)
• Spôsob montáže: DIN lišta (ľahká inštalácia do rozvádzača)
• Impulzný výstup: Elektrický S0 (možnosť prepojenia s externým zariadením)
• Impulzný pomer: 1000 imp/kWh (presnosť merania v impulzoch)
• Celkový počet zobrazovaných hodnôt: 6+2 (šesť hlavných a dve desatinné miesta)
• Šírka: 72 mm
• Hĺbka: 72 mm
• Výška: 90 mm
• Šírka v počte modulových rozstupov: 4,3
• Prevádzková teplota:-25 °C až +55 °C (odolný voči extrémnym podmienkam)
• Stupeň ochrany: IP51 (chránený proti prachu a nečistotám)
• Viactarifné: Áno
• Model: Priame meranie
• Typ energie: Činný a jalový výkon
• Aktívny výkon: Áno
• Jalový výkon: Áno
• Prenosový výkon: Áno
• Spätný výkon: Áno
• Vhodné pre: Príjem/odber
• Typ tarify: Viactarifný
• Kontrola tarify: Interná
• Možnosť resetovania čiastkového merača: Áno
• Podpora pamäte: batéria Li-Ion
• Kalibrované: Áno
• Schválenie: MID (smernica o meracích prístrojoch)
• Pulzný výstup: Optický
• Typ indikácie: Digitálny
• Podsvietenie: Áno
• IR port: Áno
• Spôsob montáže: Adaptér na lištu DIN
• Max. Prierez káblov: 35 mm2
• Typ protokolu: IR , RS-485
• Typ rozhrania: Modbus, EN 62056-21
• Súlad s: MID 2014/32/EU
• Súlad s normami: IEC 62052-11:2020 IEC 62053-21:2020 IEC 62053-23:2020 EN 50470-1:2006 EN 50470-3:2006
