Alcad AM - 487 zesilovač / FM / DAB-BIII / UHF1 / UHF2 / LTE700
Kód: ALAM487Podrobný popis

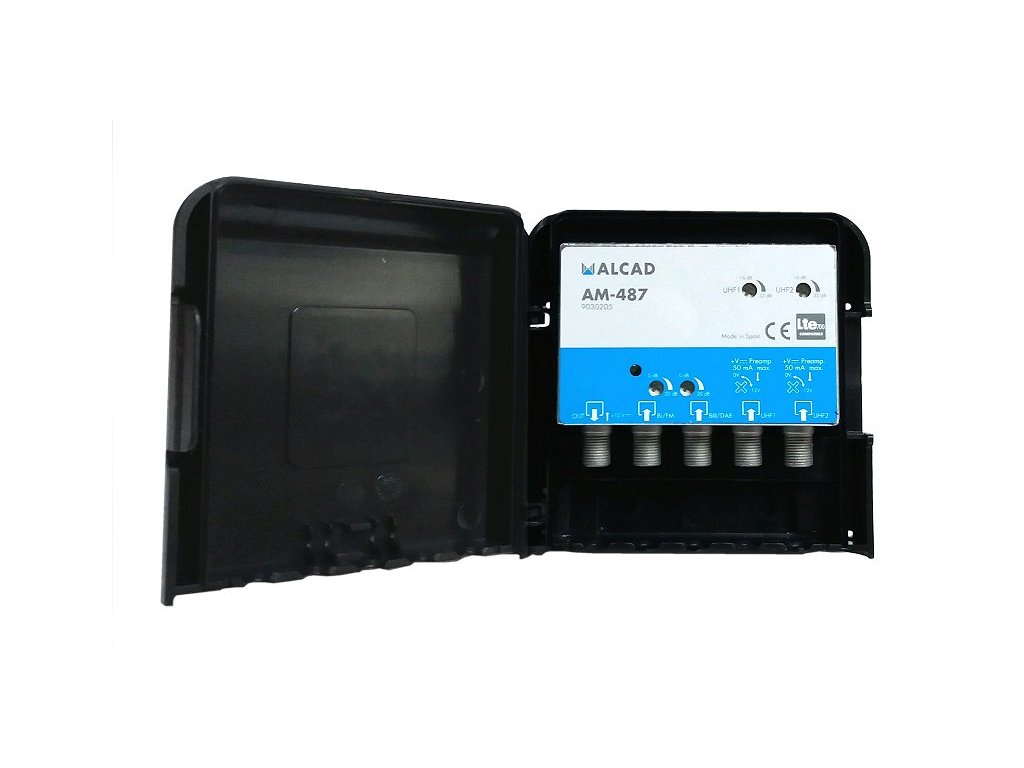

Alcad AM - 487 zesilovač / FM / DAB-BIII / UHF1 / UHF2 / LTE700
Zesilovače řady AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup.
Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí výhybky a mají v sobě integrován i širokopásmový rozbočovač.
Zesilovače vyráběné SMT technologií jsou umístěné v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu.
U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.
Zesilovač AM-487 má potlačené 5G LTE700 pásmo.
| počet vstupů/výstupů | 4 / 1 |
| vstupy | FM(88-108 MHz _ DAB/BIII(160-260 MHz) _ UHF1(470-694 MHz) _ UHF2(470-694 MHz) |
| zesílení | 20 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2) |
| zvlnění v pásmu | ±1 dB (FM/DAB), ±2 dB (UHF) |
| regulace zesílení | 20 dB (FM), 16 dB (DAB/BIII/UHF) |
| šumové číslo | 5 dB (FM/DAB), 6 dB (UHF) |
| max. výstupní úroveň (DIN45004B) | 108 dBµV |
| max. výstupní úroveň (IMD3 -66 dB) | 105 dBµV |
| max. výstupní úroveň (IMD2 -60 dB) | 93 dBµV |
| potlačení mezi vstupy | >30 dB |
| tlumení odrazu na vstupu | >10 dB |
| napájení předzesilovače | 12V/50 mA pro vstup UHF (vypínatelný) |
| napájení | +12V / 45 mA (externí zdroj AL-105 nebo AL-205) |
| konektory | F-konektor |
| pracovní teplota | -10°C .....+65°C |
| stupeň krytí | IP 53 |
| hmotnost | 0,25 kg |
| rozměr balení | 110 x 125 x 45 mm |
Dodatočné parametre
| Kategória: | K anténe |
|---|---|
| Hmotnosť: | 0.247 kg |
| EAN: | 8425988237804 |
