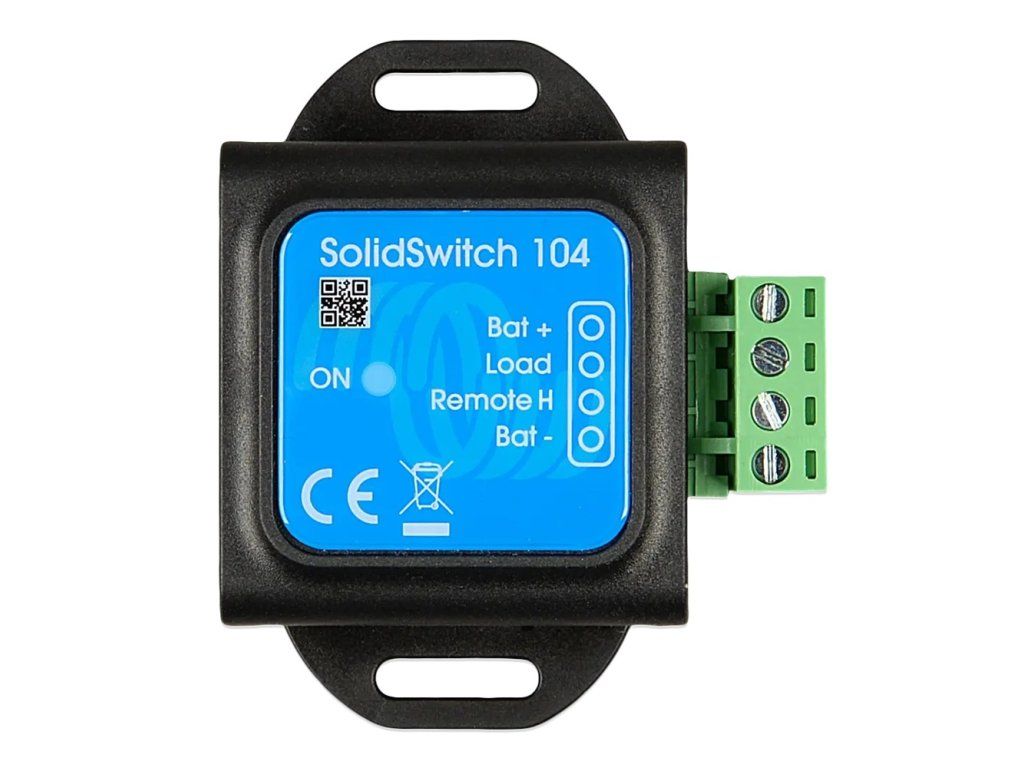

Victron Energy SolidSwitch 104

Podrobný popis

SolidSwitch 104 je polovodičový DC spínač určený pro spínání stejnosměrných zátěží až do 70 V a 4 A. Ovládá se nízkovýkonovým digitálním signálem, přičemž jeho vlastní spotřeba je velmi nízká. Díky tomu je vhodný zejména pro použití v lithiových systémech, kde je klíčové minimalizovat klidový odběr energie. Zařízení je navrženo pro integraci do systémů Victron Energy a nachází uplatnění například při řízení externího regulátoru alternátoru nebo při rozšíření počtu nabíječek připojených k výstupu ATC (allow-to-charge) systému BMS. Hlavní vlastnosti a funkce Spínání DC zátěží až 70 V / 4 A - Určeno pro odporové, kapacitní i indukční zátěže (např. cívky výkonových stykačů). Velmi nízká vlastní spotřeba - Spotřeba přibližně 0,04 Ah za měsíc, což výrazně snižuje parazitní zatížení bateriového systému ve srovnání s klasickým relé. Tři typické aplikace použití - Řízení externího regulátoru alternátoru (např. v lithiovém systému Victron). - Spínání DC zátěže (např. osvětlení) pomocí nízkovýkonového řídicího obvodu. - Rozšíření počtu nabíječek připojených na ATC výstup Victron BMS. Nízký ovládací proud - Minimální vstupní proud pro sepnutí je 30 µA. Vhodné pro použití s BMS - Při trvale aktivním výstupu ATC zůstává zařízení aktivní s minimálním odběrem, což omezuje vybíjení baterií. Technické parametry: - Provozní vstupní napětí (Vbat): 8–70 V DC - Maximální proud zátěže: 4 A Maximální kapacitní zátěž: - Vbat do 15 V: 1000 µF - 15 V < Vbat < 30 V: 400 µF - 30 V < Vbat < 70 V: 50 µF Maximální indukční zátěž: - do 1 A: 1000 mH - 1 A < I < 2 A: 100 mH - nad 2 A: 10 mH Remote vstup (Vin): - volně plovoucí nebo Vin < 3 V: výstup vypnut - 3,3 V < Vin < 70 V: výstup zapnut - minimální vstupní proud pro sepnutí: 30 µA - Provozní teplota: -20 až +50 °C - Vlhkost: max. 95 % (nekondenzující) - Krytí: IP20 - Materiál: ABS, matná černá - Rozměry (v × š × h): 58 × 66 × 23 mm
