Rozvádzač PVC DC 2I 1O 4MPP RD SPD1R WM4 11

Podrobný popis

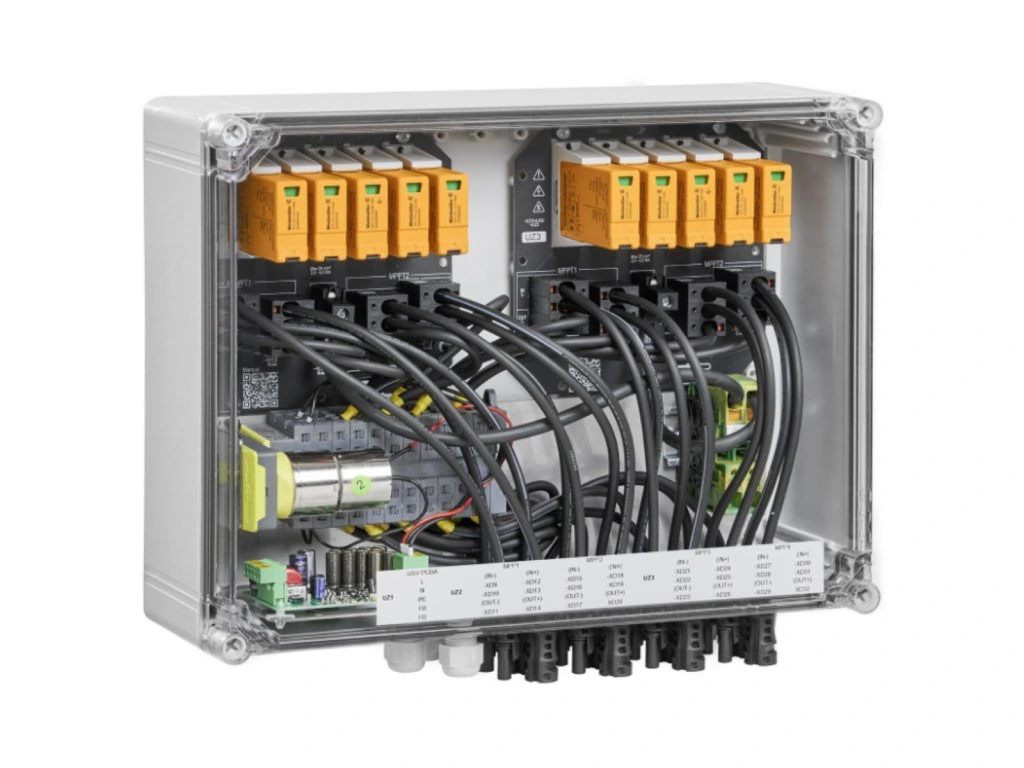

Weidmüller PVC DC 2I 1O 4MPP RD SPD1R WM4 11 je kombinovaná fotovoltaická DC skříň určená pro bezpečné a přehledné spojení stringů v FV systému. Umožňuje připojení až 4 MPP trackerů a zajišťuje ochranu proti přepětí i možnost vzdáleného odpojení v případě nouze.Zařízení je navrženo pro instalace, kde je vyžadováno bezpečné odpojení DC strany, například při zásahu hasičů. Integrovaný Fireman switch automaticky odpojí FV pole při výpadku napětí a po jeho obnovení systém opět připojí.Robustní konstrukce s krytím IP65 umožňuje použití v chráněném venkovním prostředí.Hlavní vlastnosti a funkce Kombinovaná DC skříň pro FV systémy Pro připojení až 4 MPP trackerů se 2 vstupy a 1 výstupem na každý MPP Integrovaná přepěťová ochrana typu I/II Ochrana proti přepětí dle EN 61643-31, vhodná pro FV instalace Požární odpojovač (Fireman switch) automatické odpojení při poklesu napětí možnost vzdáleného ovládání automatické opětovné sepnutí po obnovení napětí vypnutí pod napětím do 1,5 s Bezpečný provoz při zásahu Umožňuje odpojení DC části FV systému pro bezpečný zásah hasičů Robustní konstrukce Skříň z polyesteru vyztuženého skelnými vlákny a polykarbonátu Vysoká mechanická odolnost Odolnost proti nárazu IK08 / IK10 Jednoduché připojení Pomocí konektorů WM4C a svorkových připojení Vhodné pro venkovní instalace Krytí IP65, instalace v chráněném venkovním prostředíElektrické parametry: Jmenovité DC napětí: 1100 V Max. napětí systému (Ucpv): 1100 V Max. proud na MPP: 35 A Jmenovitý proud: 43,75 A Zkratový proud (ISCPV): 11000 APřepěťová ochrana: Typ: I / II Vybíjecí proud (In 8/20 µs): 20 kA Celkový vybíjecí proud (8/20 µs): 50 kA Iimp (10/350 µs): 5 kA Ochranná úroveň (Up): ≤ 3,8 kVVstupy / výstupy: Počet MPP: 4 Vstupy na MPP: max. 2 Výstupy na MPP: 1 Typ konektoru: WM4C Průřez vodiče: 4–6 mm²Vzdálený odpojovač: Řídicí napětí: 100–250 V AC Čas vypnutí: 1,5 s Počet cyklů: 10 000Konstrukce a prostředí: Krytí: IP65 Provozní teplota: -20 až +50 °C Vlhkost: 5–95 % bez kondenzace Rozměry (V × Š × H): 346 × 400 × 132 mm Hmotnost: 7,56 kgNormy a certifikace: EN 61439-2, IEC 61439-2 EN 61643-31.
