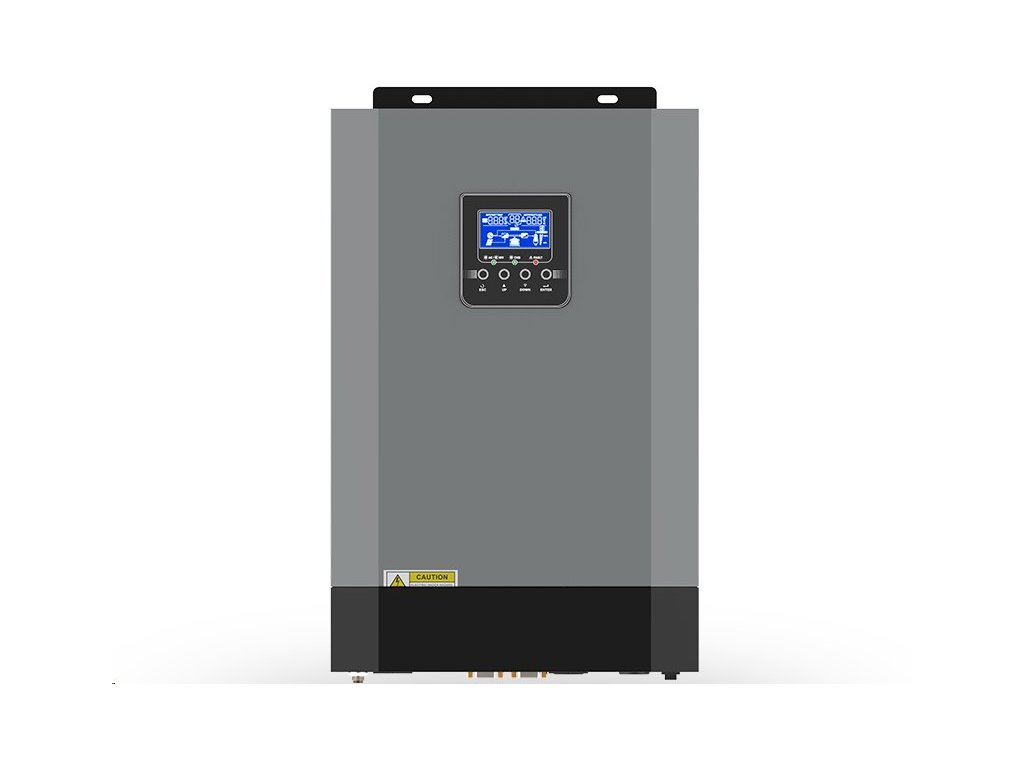

MPS-5500H, 5.5kW/48V hybridní měnič napětí
Kód: TIP-04230588Podrobný popis
MPS-5500H, 5.5kW/48V hybridní měnič napětí
Zařízení je kombinací měniče s čistou sinusovkou, UPS a MPPT regulátoru pro solární panely. Jedná se tedy o záložní zdroj se zálohováním veřejnou sítí nebo generátorem, nabíječkou baterií a MPPT solárním regulátorem, přičemž prioritu zálohování je možno nastavit i inverzně, tzn. prioritou veřejné sítě a zálohou z baterií nebo FV panelů.
Hlavní vlastnosti
• Výkon 5500VA / 5500W.
• Čistý sinusový výstup, výstupní účiník 1.0.
• Programovatelná priorita napájení pro fotovoltaiku, baterii nebo síť.
• Uživatelsky nastavitelný nabíjecí proud a napětí.
• Široký PV vstupní rozsah 120 - 500V DC, 110A MPPT SCC.
• Práce bez baterií za slunečného dne.
• Použití s lithiovou baterií.
Hlavní parametry přístroje
• Systémové napětí 48V
• Měnič s čistou sinusovkou
• Nabíjecí proud baterie při provozu ze sítě max.40A, přednastaveno 30A
• Nabíjecí proud při provozu ze solárních panelů: max.110A
• Nastavitelná priorita AC nebo BAT
• Kompatibilní s napětím generátoru nebo veřejné sítě, měnič se zfázuje s AC vstupem
• Ochrana proti přetížení, zkratu a proti vybití baterií
• Automatický restart po přetížení
• Inteligentní nabíječka akumulátorů
• Použitelné baterie: primárně jakékoli olověné (AGM, AGM GEL)
• Pro LiFePO4 je nutno nastavit v režimu USE potřebné parametry - pouze pro zkušené uživatele
• Měkký start pro postupný rozběh zátěží
• Spotřeba v režimu stand-by 10W
• Solární panely s napětím naprázdno 120–450V a proudem max.20A (max 6000W)
Technické parametry
| Model | MPS-5500H | |
| Jmenovitý výkon | 5500VA/5500W | |
| Vstupní napětí | 230VAC | |
| Rozsah volitelného vstupního napětí | 170-280VAC (pro osobní počítače) 90-280VAC (pro domácí spotřebiče) |
|
| Rozsah vstupní frekvence | 50Hz/60Hz(Auto) | |
| Regulace výstupního střídavého napětí (režim baterie) | 230VAC±5% | |
| Výstupní přepěťový výkon | 11000VA | |
| Výstupní účinnost(Peak) PV na INV | 97% | |
| Výstupní účinnost(Peak) BAT na INV | 94% | |
| Výstupní doba přenosu | 10ms(pro osobní počítače) 20ms(pro domácí spotřebiče) |
|
| Tvar výstupní vlny | Čistá sinusoida | |
| Napětí baterie | 48VDC | |
| Napětí plovoucího nabíjení | 54VDC | |
| Ochrana proti přebití | 63VDC | |
| Max. nabíjecí proud | 80A | |
| Max. výkon FV pole | 6000W | |
| Rozsah MPPT@ provozní napětí | 120-500VDC | |
| Max. napětí otevřeného obvodu PV pole | 500VDC | |
| Max. nabíjecí proud | 110A | |
| Max. účinnost | 98% | |
| Rozměry D * Š * H | 472 * 297 * 129mm | |
| Hmotnost | 14 kg | |
| Komunikační rozhraní | RS485/RS232(Standard) LCD remote/WIFI(Volitelné) |
|
| Vlhkost | 5% to 95% relativní vlhkosti(bez kondenzace) | |
| Provozní teplota | 0°C až 55°C | |
| Skladovací teplota | -15°C až 60°C |
Upozornění
Není možné paralelní ani třífázové propojení.
Minimální napětí z FV panelů pro bezproblémový provoz: 160V.
Optimální napětí z FV panelů pro bezpečný provoz: 250–300V.
Maximální napětí z FV panelů: 500V – nedoporučujeme i s ohledem na nutnost spojení více než 10 panelů sériově. V takových případech bývají stringy náchylné k výpadkům z důvodu zástínění jednoho z takto propojených panelů.
Hodnoty zobrazovanané na displeji jsou pouze orientační a jsou relevantní pouze při připojené zátěži.
Měnič je určen pro použití pouze v sítích TN-S nebo TN-C-S, podle aktuálně platných norem. Při použití v sítích TN-C (dvouvodičové, fáze+pracovní zem) hrozí poškození nebo nesprávná funkce zařízení.
Toto zařízení smí instalovat pouze oprávněná osoba - osvědčení z vyhlášky č. 50/1978 Sb. a elektromontér fotovoltaických systémů (26–014-H). Nesprávné nastavení měniče může vést k jeho poškození. Reklamace z důvodu nesprávného nastavení nemohou být akceptovány.
