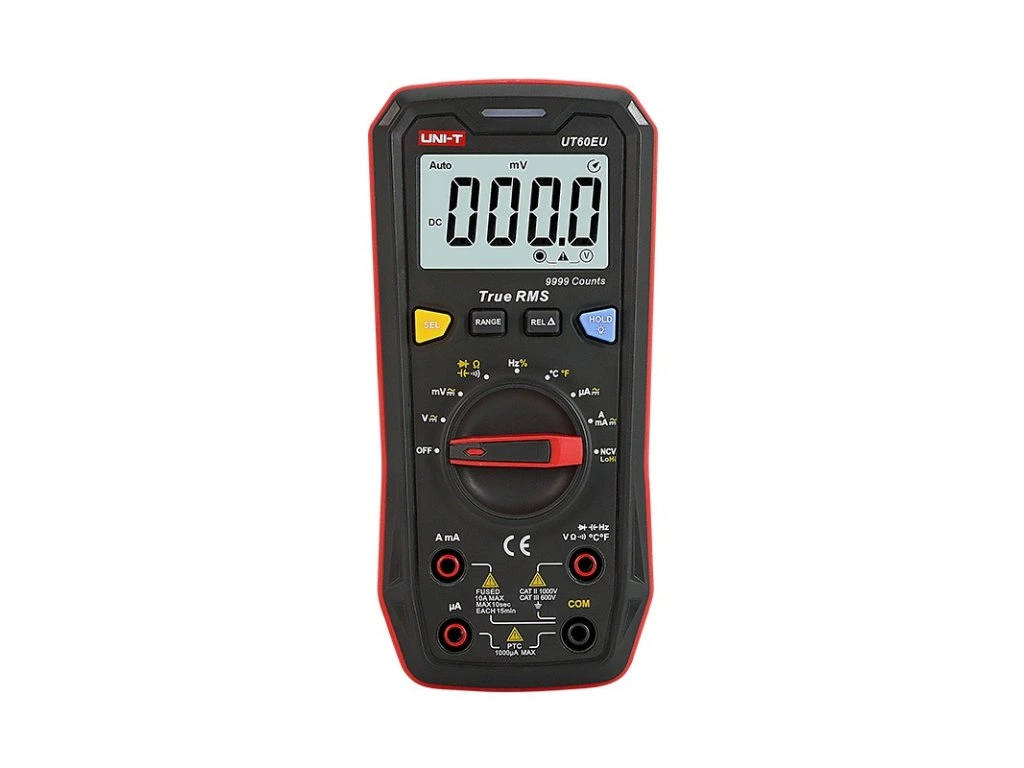

Multimetr UNI-T UT60EU

Podrobný popis

Přístroj UT60EU je digitální multimetr s rozsahem displeje 9999, který umožňuje měření skutečných efektivních hodnot RMS napětí a proudů s automatickou i manuální volbou rozsahů. Na všech rozsazích má ochrany proti přetížení 1000V rms, proudový rozsah je chráněn trubičkovou pojistkou 10A / 1000V, 6,35 x 32mm. Pokud se při měření napětí a proudů blížíte hraničním hodnotám ?990,0V / ?9,900A, zazní alarm a při překročení mezních hodnot se zobrazí znak "OL". Dále umožňuje měření odporu, kapacity, teploty, frekvence, pracovního cyklu, spojitosti obvodů a polovodičových přechodů. Optimalizován je obvod pro bezkontaktní měření elektrického pole ve dvou podrozsazích. Multimetr je vybaven moderním procesorem s rychlým analogově digitálním převodníkem (převod 3krát/s). Celá konstrukce multimetru je vybaveny odolným krytem s dvojitou izolací a má evropskou certifikaci CE a splňuje bezpečnostní klasifikaci CAT II 1000V/CAT III 600V. Přístroj je vhodný jak pro práci v laboratoři nebo dílně, tak i pro běžnou elektrikářskou praxi. Je napájen běžnými bateriemi 3 ks x 1,5V, AAA, které díky nízké spotřebě vydrží až 500 hodin. Rozsah podsvíceného displeje: 9999 Měření napětí: do ±1000V / DC / AC rms Měření proudů: do ± 10A / DC / AC rms Měření odporů: do 99,99MOhm Měření kapacit: do 9,999mF Měření teploty: s dodanou sondou typu K do 250°C Měření frekvence: do 9,999MHz Měření pracovního cyklu: do 1kHz Režimy měření: auto / manual / REL / RMS / HOLD / NCV EFLo / NCV EFHi Měření spojitosti obvodů Měření polovodičových přechodů Bezkontaktní měření NCV Optické i akustické alarmy Ochrana napěťových vstupů proti přetížení nad 1000V Ochrana proudového vstupu 10A rychlou tavnou pojistkou Vstupní impedance cca 10MOhm pro DCV, na rozsahu DCmV pak 3GOhm Napájení: 3 x 1,5V, AAA Spotřeba v nízká spotřeba energie při měření: asi 2 mA Spotřeba v režimu spánku: < 30 µA Činnost na jednu sadu baterií: 500 hodin Indikace slabé baterie: ano Automatické vypnutí (uspání při nečinnosti): ano, po 15 minutách TECHNICKÉ SPECIFIKACE: Měření DC napětí (vstupní impedance je na rozsahu DCmV asi 3GOhm, na ostatních rozsazích 10MOhm): (rozsah / rozlišení / přesnost) 9,999 mV / 0,001mV / ± (0,7 % + 8) 99,99 mV / 0,01 mV / ± (0,7 % + 8) 999,9 mV / 0,1 mV / ± (0,5 % + 3) 9,999 V / 0,001 V / ± (0,5 % + 3) 99,99 V / 0,1V / ± (0,5 % + 3) 999,9 V / 0,1V / ± (0,5 % + 3) - Maximální vstupní napětí: ±1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V. - Ochrana proti přetížení 1000V RMS (DC/AC) Měření AC napětí (vstupní impedance cca 10MOhm): (rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz, sinus RMS) 9,999 mV / 0,001mV / ± (1 % + 3) 99,99 mV / 0,01 mV / ± (1 % + 3) 999,9 mV / 0,1 mV / ± (0,8 % + 3) 9,999 V / 0,001 V / ± (0,8 % + 3) 99,99 V / 0,1V / ± (0,8 % + 3) 999,9 V / 0,1V / ± (0,8 % + 3) - Maximální vstupní napětí: AC1000V, alarm zní při 990,0V, "OL" se zobrazí při >1000V. - Ochrana proti přetížení 1000V RMS (DC/AC) Měření DC proudu: (rozsah / rozlišení / přesnost) 999,9 µA / 0,1 µA / ± (0,8 % + 3) 999,9 mA / 0,1 mA / ± (1,0 % + 3) 9,999 A / 0,001 A / ± (1,0 % + 3) Alarm zazní při ?9,900A, při >10,00 A se zobrazí "OL" Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A Měření AC proudu: (rozsah / rozlišení / přesnost v rozsahu 40Hz až 400Hz) 999,9 µA / 0,1 µA / ± (1,0 % + 3) 999,9 mA / 0,1 mA / ± (1,2 % + 3) 9,999 A / 0,001 A / ± (1,2 % + 3) Alarm zazní při ?9,900A, při >10,00 A se zobrazí "OL" Ochrana proti přetížení: 1000V RMS, rychlá tavná pojistka 10A Měření odporu: (rozsah / rozlišení / přesnost) 999,9 Ohm / 0,1 Ohm / ± (0,8 % + 2) 9,999 kOhm / 0,001kOhm / ± (0,8 % + 2) 99,99 kOhm / 0,01 kOhm / ± (0,8 % + 2) 999,9 kOhm / 0,1 kOhm / ± (0,8 % + 2) 9,999 MOhm / 0,001 MOhm / ± (1,5 % + 3) 99,99 MOhm / 0,01 MOhm / ± (2,0 % + 5) Ochrana proti přetížení 1000V Měření kapacity kondenzátorů: (rozsah / rozlišení / přesnost) 9,999 nF / 0,001 nF / ± (4 % + 10) 99,99 nF / 0,01 nF / ± (4 % + 5) 999,9 nF / 0,01 nF / ± (4 % + 5) 9,999 µF / 0,001 µF / ± (4 % + 5) 99,99 µF / 0,01 µF / ± (4 % + 5) 999,9 µF / 0,1 µF / ± (4 % + 5) 9,999 mF / 0,001 mF / ± (10 %) Pro kapacity ?100nF použijte režim REL Ochrana proti přetížení 1000V Měření kmitočtu: (rozsah / rozlišení / přesnost) 99,99 Hz až 9,999 MHz / 0,01 Hz až 0,001 MHz / ± (0,1 % + 5) Ochrana proti přetížení 1000V RMS (DC/AC) Měření pracovního cyklu pro obdélníkové vlny ?10kHz: (rozsah / rozlišení / přesnost) 0,1 až 99,9 % / 0,1 % / ± (3% + 5) Ochrana proti přetížení 1000V RMS (DC/AC) Test diod: Napětí na svorkách bez zátěže asi 3,3 V Úbytek napětí na dobrém křemíkovém přechodu je 0,5 až 0,8 V Rozlišení měření 0,001 V Test spojitosti obvodů: Tón bzučáku nebude znít, pokud je odpor větší než 30 Ohm Tón se rozezní pokud je odpor menší než 30 Ohm Ochrana proti přetížení 1000V RMS (DC/AC) Měření teploty: (rozsah / rozlišení / přesnost) -40°C až 0°C / 1°C / ± 4°C 0°C až 100°C / 1°C / ± (1,0% + 5) 100°C až 1000°C / 1°C / ± (2,0% + 5) -40°F - 32°F / 1°F / ± 5°F >32°F - 212°F / 1°F / ± (1,5% + 5) >212°F - 1832°F / 1°F / ± (2,5% + 5) - Termočlánek typu K v příslušenství je použitelný pouze pro měření teploty nižší než 250°C/482°F. - Ochrana proti přetíže Pracovní teplota okolí: 0°C až 40°C Skladovací teplota: -10°C – 50°C (14°F – 122°F) Pracovní relativní vlhkost: ?75% (0°C až 30°C) , ?50% (30°C až 40°C) Pracovní nadmořská výška: 0 až 2000m Prostředí použití: vnitřní použití Odolnost proti EMC: pro radiofrekvenční pole 1V/m Napájení: 3 x 1,5V baterie, AAA Displej LCD: 73 mm x 50 mms podsvícením, 2 stupně jasu, nebo vypnuto Barva výrobku: červená a šedá Čistá hmotnost výrobku: 290 g Hmotnost výrobku: asi 400g (včetně baterií) Rozměry výrobku: 169 x 81 x 46 mm OBSAH BALENÍ: Multimetr UT60EU s úložným obalem: 1ks Baterie 1,5V baterie AAA: 3ks Pojistka F1 : F 10A /250V (6,35 x 32mm) - v přístroji: 1ks Testovací kabely s hroty v kategorii CAT II 1000V/CAT III 600V: 1pár Teplotní sonda: 1ks Návod na použití: 1ks
