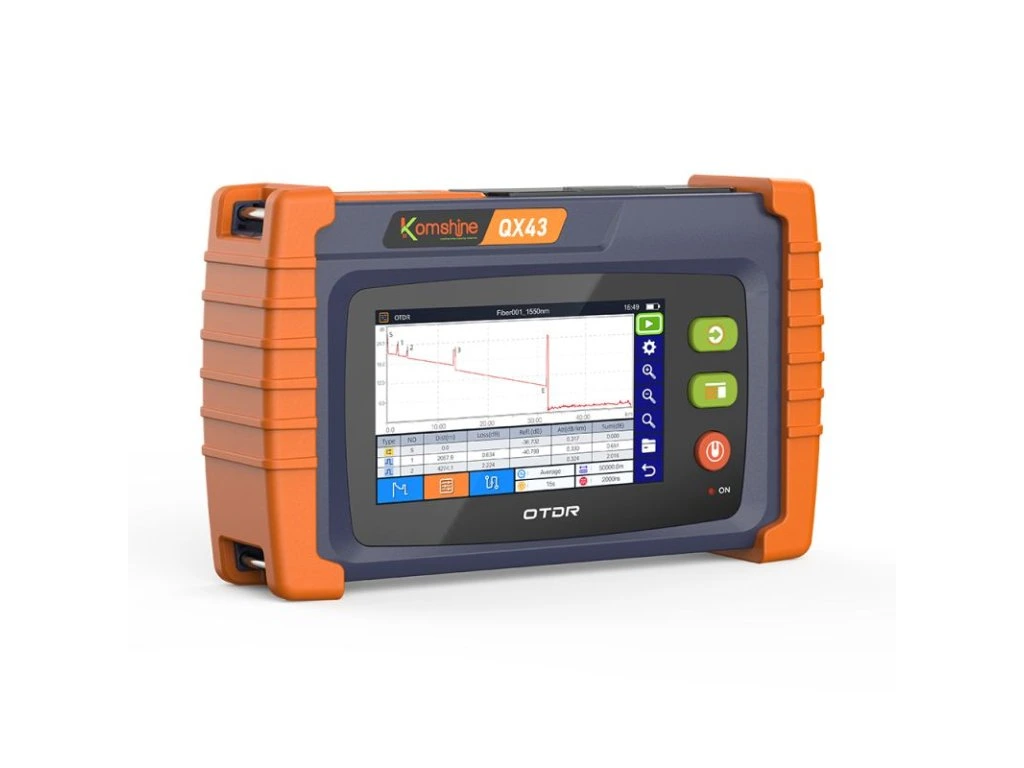

Komshine QX43-S1 Single-mode FTTx OTDR

Podrobný popis

Komshine QX43-S1 je kompaktní univerzální měřicí nástroj za cenu, která nemá konkurenci. Máte vždy kompletní vybavení po ruce - ideální řešení do výbavy každého technika. Podporuje optické konektory FC, ST a SC (ST a SC přes adaptér). Ovládání je intuitivní, kombinuje dotykový displej a tři tlačítka. Výsledky měření lze uložit jako soubory SOR. Měření jedním kliknutím výrazně zjednodušuje testování. Integrovaná svítilna usnadňuje práci i ve špatně osvětlených prostorách. Disponuje baterií 6000mAh dobíjenou přes USB-C a celé zařízení váží pouhých 600g. Klíčové vlastnosti OTDR - měření parametrů optické trasy (26/24 dB, 1310/1550 nm) VFL - vizuální lokátor poruch OPM - optický výkonový měřič SLS - stabilní zdroj světla RJ45 - testování sítě Parametry: OTDR Vlnová délka (nm) 1310/1550±20 Dynamický rozsah (dB) 26/24 Mrtvá zóna události (m) < 1.5 Mrtvá zóna útlumu (m) < 5 Počet optických rozhraní 1x FC/UPC Použitelné optické vlákno SM Rozsah (Km) 0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150 Přesnost vzdálenosti (m) ± (1 metr + měřená vzdálenost × 2 × 10-5 + rozlišení sběrného bodu) Počet vzorkovacích bodů 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000 Šířka pulzu (ns) > 15000 Rozlišení vzorkování (m) 0.04 Přesnost ztráty (útlumu) ± 0.03 dB/dB Přesnost odrazu ± 2 dB OPM - optický výkonový měřič Rozsah měřených vlnových délek 800~1650nm Vlnová délka (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650 Rozsah měřeného výkonu -70~6dBm Přesnost měření <(±0.2dB nebo ±5%) Rozlišení displeje 0.01dB Rozhraní měřiče výkonu FC/UPC + 2.5mm Univerzální konektor SLS - modul stabilního zdroje světla Vlnová délka (nm) 1310/1550 Výstupní výkon >-10dBm Modulační frekvence CW, 270Hz, 1kHz, 2kHz Bezpečnostní třída laseru Třída 1M nebo Třída 1 Vestavěné rozhraní optického vlákna Optický port OTDR VFL - modul zdroje červeného světla Vlnová délka (nm) 650 Výstupní výkon 10mW Modulační režim CW, CHOP (2 Hz) Bezpečnostní třída laseru Třída 3R Rozhraní optického vlákna 2.5 mm univerzální konektor pro FC, SC, ST RJ45 - modul testování sítě Použitelný síťový kabel CAT5, CAT6 Délka zarovnání 300m Maximální vzdálenost přenosu zvuku 300m Technické parametry Optika Typ vlákna: Single Mode Vlnová délka - Tx/Rx [nm]: 1310 / 1550 Dosah [km]: 150 Typ broušení: UPC Obraz Rozlišení displeje: 800 x 480 Konektory a rozhraní Dotykový displej: Ano Optické konektory: (1) FC Počet portů USB 2.0: 1 Napájení Kapacita baterie [mAh]: 6000 Typ napájení: USB-C Integrovaná baterie: Ano Fyzické charakteristiky Provozní teplota [°C]: -10 až 50 Hmotnost [g]: 600 Šířka [mm]: 179 Výška [mm]: 112 Hloubka [mm]: 48
