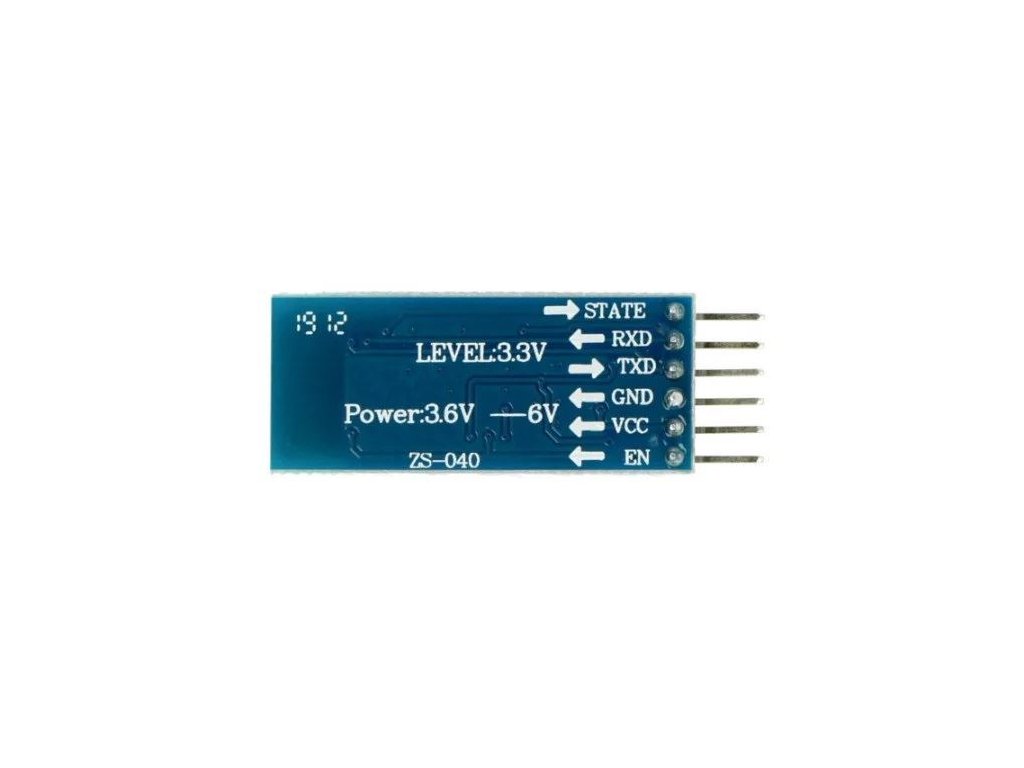

Bluetooth 4.0, modul AT-09 s CC2541

Podrobný popis

Umožní zařízení posílat a přijímat TTL data přes Bluetooth rozhraní.

Modul podobný HM-10, má čtyři popsané vývody vyvedené na kolíkové kontakty (RxD, TxD, GND a VCC) na jedné straně, na druhé je anténa vytvořená meandrem na DPS.

Napájecí napětí modulu může být v rozmezí 3,3 až 6 V a je pro obvody stabilizováno na desce. Vstupní napětí vyšší než 7 V modul zničí.

Úroveň vstupního i výstupního signálu je 3,2 V, při spolupráci s mikrokontrolérem napájeným napětím 5V je třeba úrovně přizpůsobit.Výstupní signál jde brát jak z vývodu TxD, tak z vývodu RxD, což nahrává komunikaci s modulem pojediném vodiči, pokud by to bylo třeba.

**Specifikace:**
Bluetooth version: V4.0, BLE
Integrovaná anténa.
Dosah max. 60m
IO napětí: 3.3V
Vstupní napětí: 3.3~6V
Ultra-low spotřeba v pohotovostním režimu 90uA ~ 400uA
Rozměry: 43x16x7mm
Hmotnost: 4g
Součástí dodávky:
1ks Bluetooth 4.0 modul AT-09 BLE CC2540/CC2541

Poznámky:
Vstupní napětí 3.3~6V, ZAKÁZÁNO více než 7V! Pozor - nemáochranu proti přepólování, dbejte na správné připojení. Pin ”State” je výstup pro LED status. Pokud je bluetooth nepřipojen, výstup bliká. Pokud je bluetooth připojen, výstup je jednička.
Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
