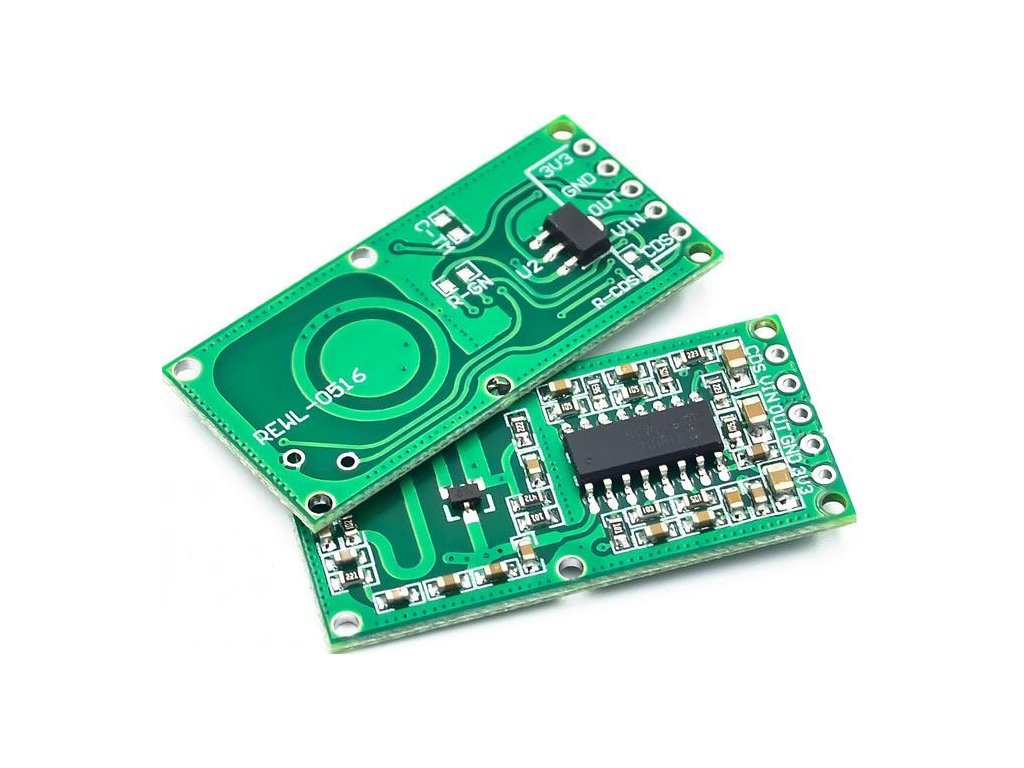

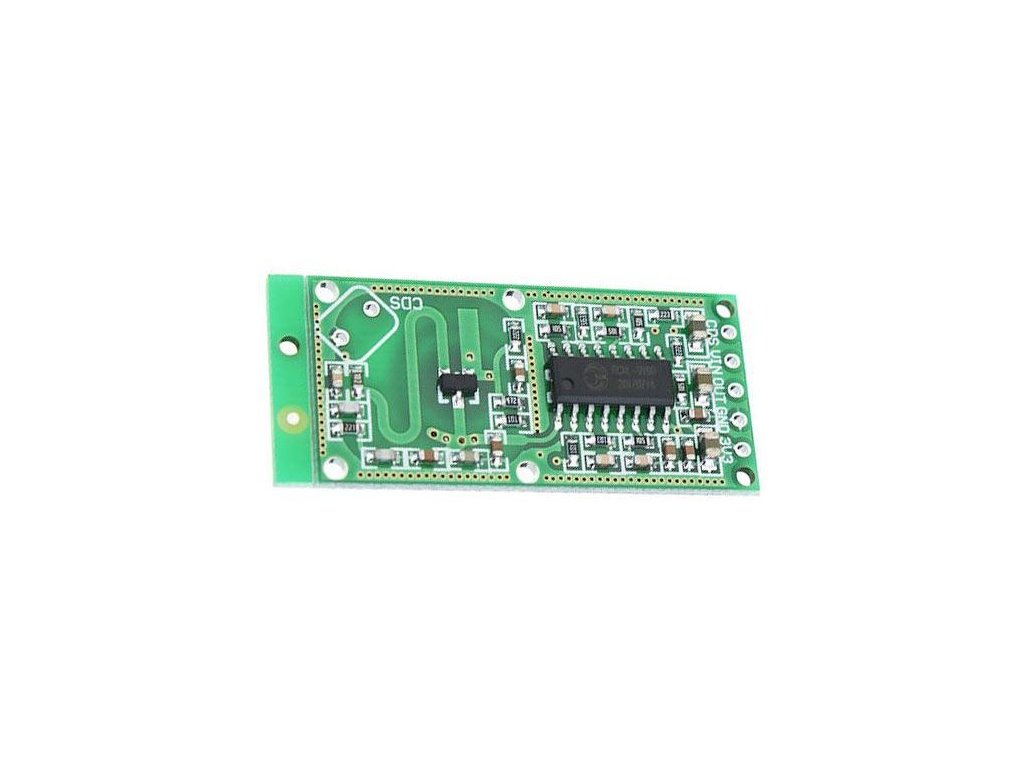

Detektor pohybu mikrovlnný, modul RCWL-0516

Podrobný popis

Mikrovlnný radar pro detekci pohybu s možností nastavení parametrů.

**Specifikace:**
Procesor: RCWL-9196
Napajecí napětí: DC 4-28V
Odběr proudu: 2,8mA
Výkon vysílače: 20mW
Výstup: aktivní=3,3V, klid=0V
Provozní teplota: -20 až +80°C
Rozměry: 36mm x 18mm

**Popis vývodů:**
3V3 - výstup 3,3V, max.100mA
GND - zem
OUT - výstup senzoru - aktivní=3,3V, klid=0V
VIN - napájení4-28V
CDS - světelný senzor

**Pájecí plošky C-TM, R-GN, R-CDS

**C-TM** Nastavení opakovaného času spouštění, výchozí 2s
Přidání kondenzátoru způsobí, že doba spouštění bude trvat déle a skutečný spouštěcí čas počitání je uveden níže: Kondenzátor na C-TM, (9196 vývod-3) frekvence(f), čas opakovaného spouštění T=(1/f)*32768
**R-GN** Nastavení detekční vzdálenosti, výchozí 7 metrů.
Přidáním odporu se detekční vzdálenost zkrátí. Pokud je připojen odpor 1Mohm, detekční vzdálenost je 5m.
**R-CDS** Vnitřní VCC se paralelně připojuje s vnitřním odporem 1M0 na CDS pin (9196 vývod-9) pomocí R-CDS, CDS se připojuje k fotoodporu nebo můžete deaktivovat funkci časovače (např. noční čas)

**Poznámka:**
Před snímač nedávejte kov, 1CM prostor je požadován před a za snímačem
Nepoužívejte více mikrovlných snímačů v blízkém okolí, doporučená vzdálenost mezi snímači >1 metr.
**Tip na úpravu**
Výměnou kondenzátoru C1 (původně 10n, nově 1n)-viz.obr. lze zkrátit dobu sepnutí modulu při aktivaci z 3s na 400ms a tím zajistit detekci rychlejších změn vícekrát za sebou.

**Upozornění:**
Navzdory výrobcem udávaným paramerům je citlivost senzoru v řádech desítek centimetrů. Detekce mikrovlnného záření je zachována
