Dálkové ovládání, vysílač + přijímač 433MHz

Podrobný popis

Kompletní sada pro bezdrátový přenos na frekvenci 433,92 MHz, tedy vysílač i přijímač. Jednoduché zapojení, dokonalá použitelnost až na vzdálenost až 100 metrů. Možno použít pro komunikaci dvou desekArduino, případně jedné řídící desky a několika satelitních desek.

**Přijímač:**
Model: XD-MK-5V
Napájení: DC 5V
Proud: 4mA
Frekvence: 433.92MHZ
Citlivost: -105DB
Velikost: 30x14x7mm

Zapojení:
PIN1 ANT: anténa
PIN2 VCC: napájení +
PIN3 / 4 DATA: výstup dat
PIN5 GND: napájení -

**Vysílač:**
Model:XD-FST
Dosah: 20-300 Metrů (záleží na napětí)
Napájení: 3.5-12V
Pracovní mód: AM
Rychlost : 4KB/S (teoretická hodnota)
Vysílací výkon: 10mW
Frekvence: 433.92MHZ
Velikost : 19x19mm

Zapojení:
PIN1 ATAD: vstup dat
PIN2 VCC: výkon +
PIN3 GND: napájení -

**Anténa:**

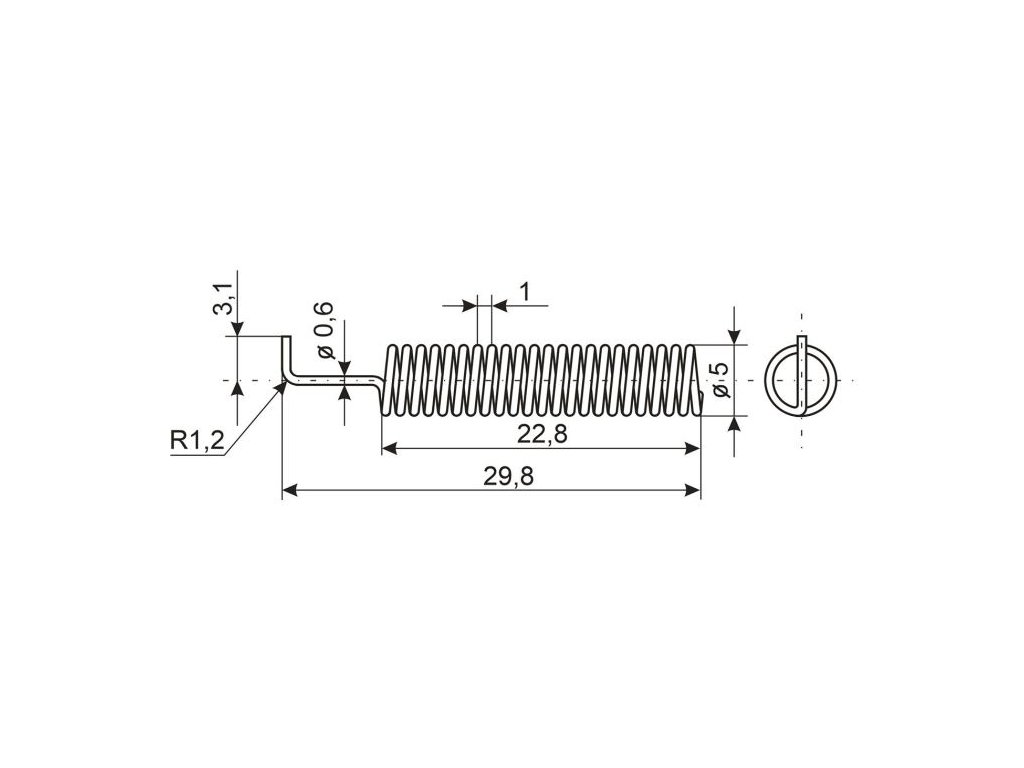

drát délky 17cm pro dosah cca 100m va volném terénu. Pro vyšší dosah nutno vyrobit anténu dle obrázku. **Pozor na dodržení přesných rozměrů**
