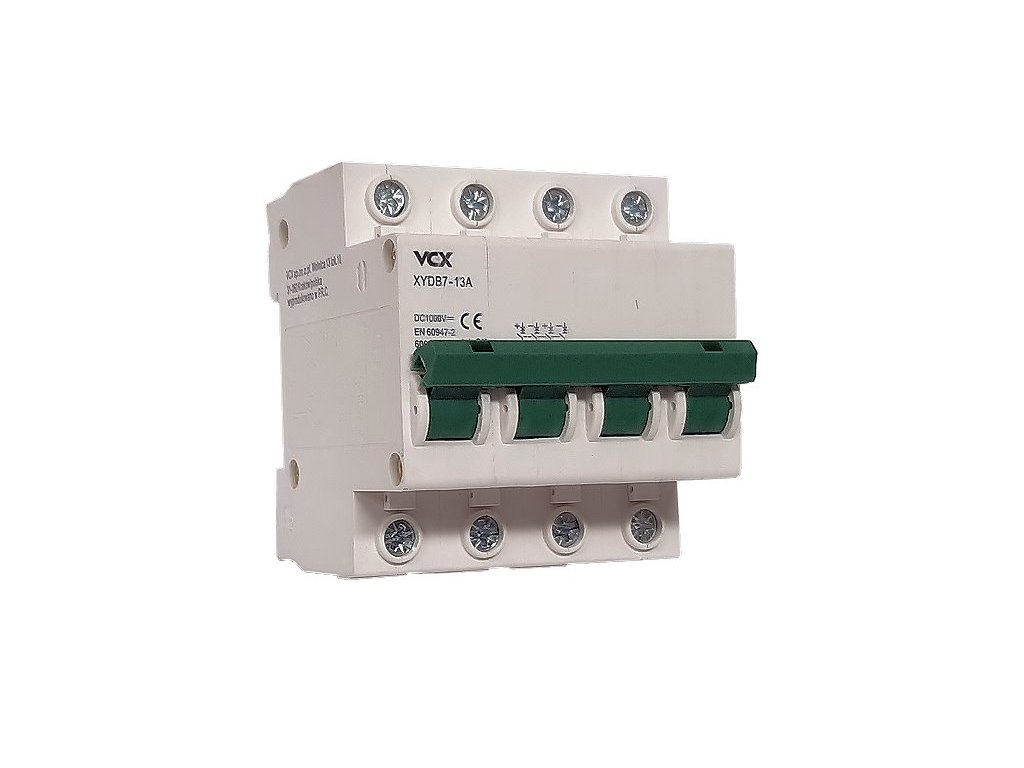

Jistič DC 13A/C 4P VCX XYDB7-13A, DC1000V, na DIN lištu

Podrobný popis

Jistič stejnosměrný DC 13A/C 4P VCX  XYDB7-13A, DC1000V, na DIN lištu

Nadproudový jistič 1000V DC, model: XYDB7 je určený k ochraně stejnosměrných obvodů jako ochrana kabelů a elektrických zařízení před účinky zkratu a přetížení.

Poskytuje bezpečnou a snadnou montáž na lištu TH35 pomocí plastových spon.

Vyrobený v souladu s IEC/EN 60947-2. Pro zvýšení bezpečnosti používání je vybaven čitelným indikátorem aktivace.

Instalovat jej mohou pouze oprávněné osoby - před instalací odpojte napájení.

Technické specifikace

• jmenovitý proud: 13A
• charakteristika: typ C
• jmenovitý impulsní odpor: 6kA
• jmenovité napětí: 1000V DC
• stupeň krytí: IP 20
• skladovací teplota: -30/+70°C
• pracovní teplota: -30/+50°C
• maximální průřez připojovacích vodičů: 25 mm2
• utahovací moment připojovacích svorek: 3Nm
• možnost připojení hřebenovými přípojnicemi: ano

K čemu slouží jističe?

Při probírání tématu nadproudových jističů je vhodné poznamenat, že celý název zní nadproudové jističe. Je to jeden z prvků elektroinstalace, díky kterému můžeme zabránit elektrickému přetížení.

Stává se, že v naší domácnosti dochází k přetížení stávající instalace, tedy danou elektroinstalací protéká proud o vyšším jmenovitém výkonu. Hlavním úkolem elektrické pojistky je zabránit riziku požáru, protože při přetížení instalace se uvolňuje poměrně velké množství tepla.

Miniaturní jističe nejen chrání instalace před přetížením, ale také chrání elektroinstalaci před zkratem.

V případě nesrovnalostí jistič okamžitě přeruší napájení, což zabrání účinkům požáru.

Nadproudové jističe lze rozdělit z hlediska rychlosti chodu a chodu z hlediska proudu, který jimi protéká.

Typ A se používá zřídka, používá se spíše k ochraně elektronických zařízení, typ B se používá ve velmi širokém rozsahu pro domácí spotřebiče, RTV i osvětlovací nebo zásuvkové obvody a typ C se používá především v průmyslových aplikacích, především s vysokými startovací proudy.


Jaký je rozdíl mezi 1fázovým a 3fázovým jističem?


Nadproudové jističe se používají v elektroinstalacích a jsou dvojího typu, jednofázové nebo třífázové.

Jednofázové jističe se používají v jednofázových obvodech, tedy v domácnostech se standardní úrovní spotřeby energie.

Zatímco nadproudové jističe se používají v třífázových systémech, tedy tam, kde je potřeba elektřiny ve větším množství, záleží na velikosti domu, množství zařízení v domě, čas a současné využití.


UPOZORNĚNÍ

Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za neodborné zapojení a případné škody tím způsobené.
