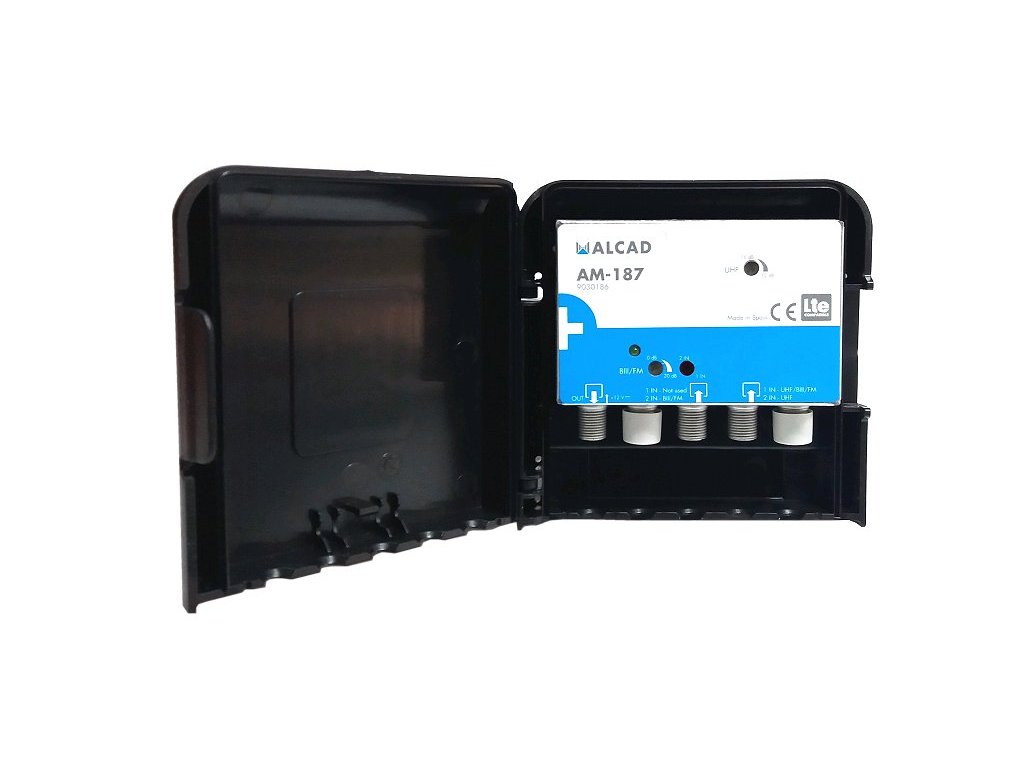

Alcad AM - 187 zesilovač / UHF-BIII-DAB-FM / LTE700

Kód: ALAM187
Neohodnotené
Značka: Alcad
€30,50 €25,40 bez DPH
Skladom do 3 dní
5G LTE zesilovač vhodný i do venkovního prostředí. 1x vstup FM/DAB/BIII / 1x vstup UHF / 1x výstup, zesílení 20 dB (FM/DAB/BIII), 34 dB (UHF), max.výstupní úroveň 108 dBµV.

Detailné informácie

Podrobný popis

Alcad AM - 187 zesilovač / UHF-BIII-DAB-FM / LTE700



Nová řada zesilovačů AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup.

Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač.

Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu.

U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.

Zesilovač AM-187 má potlačené LTE700 5G pásmo.

Technické parametry

počet vstupů/výstupů 1 nebo 2 / 1
vstupy FM(88-108 MHz) _ DAB/BIII(160-260 MHz) _ UHF(470-694 MHz)
zesílení 20 dB (FM/DAB/BIII), 34 dB (UHF)
zvlnění v pásmu ±1 dB (FM/DAB/BIII), ±2 dB (UHF)
regulace zesílení 20 dB (FM/DAB/BIII), 16 dB (UHF)
šumové číslo 5 dB (FM/DAB), 3,5 dB (UHF)
max. výstupní úroveň (DIN45004B) 108 dBµV
max. výstupní úroveň (IMD3 -66 dB) 105 dBµV
max. výstupní úroveň (IMD2 -60 dB) 93 dBµV
potlačení mezi vstupy >30 dB
tlumení odrazu na vstupu >10 dB
napájení +12V / 45 mA (externí zdroj AL-105 nebo AL-205)
konektory F-konektor
pracovní teplota -10°C .....+65°C
stupeň krytí IP 53
hmotnost 0,22 kg
rozměr balení 110 x 125 x 45 mm


Dodatočné parametre

Kategória: K anténe
Hmotnosť: 0.243 kg
