Zdroj laboratorní UNI-T UTP3305-II

Podrobný popis

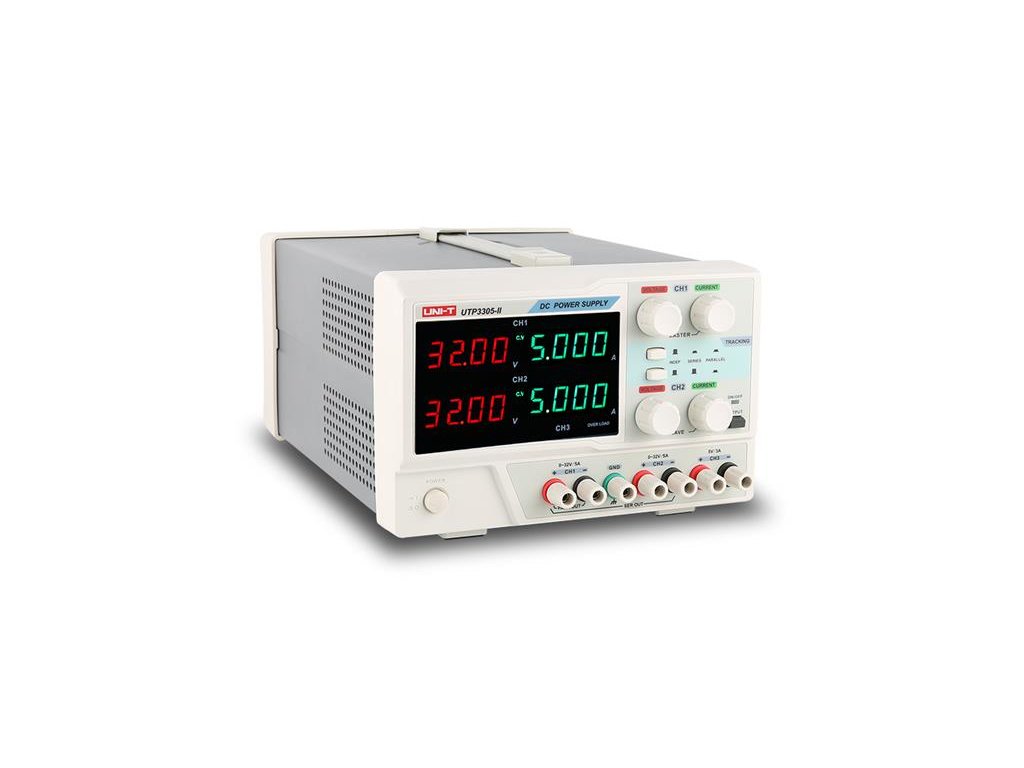

Zdroj laboratorní UNI-T UTP3305-II

Laboratorní zdroje UTP3305-ll jsou značkové zdroje se třemi nazávislými kanály od výrobce UNI-T. Zdroje obsahují klasický lineární transformátor a v kanálech CH1, CH2 umožňují práci v režimu nastavení konstantního výstupního napětí v rozmezí 0 až 32V nebo v režimu konstantního výstupního proudu 0 až 5A (nebo 0 až 3A u typu UTP3303-II). Kanál CH3 poskytuje na výstupu konstantní napětí 5V a má ochranu proti přetížení při dosažení odběru proudu 3A. Kanály CH1 a CH2 mohou pracovat nezávisle na sobě, nebo je možné je interně propojit sériově nebo paralelně, pak dodávají napětí 0 až 64V/0 až 5A nebo 0 až 32V/10A.

Laboratorní zdroje mají čtyři displeje LED, které zobrazují napětí a proudy současně, s přesností na 4 místa v každém z kanálů CH1 a CH2. Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratotního zdroje hlídá čidlo, které při dosažení mezní hodnoty zdroj vypne a po ochlazení opět zapne. Přístroj má certifikaci CE.

• Nastavení proudů a napětí jemnými víceotáčkovými potenciometry
• Čtyři čtyřmístné displeje LED pro okamžitou kontrolu napětí a proudů v kanálech CH1 a CH2
• Nastavení napětí 0 až 32V s rozlišením 10mV
• Nastavení proudů 0 až 5A s rozlišením 1mA
• Práce kanálů CH1 a CH2 v režimech konstantí napětí, konstantní proud
• Možnost interního propojení kanálů CH1 a CH2 do série nebo paralelně
• Kanál CH3 s pevně nastaveným napětím 5V, max. 3A
• Teplotně řízený chladící ventilátor
• Odpojení od napájení při teplotním přetížení transformátoru
• Na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz)

TECHNICKÉ SPECIFIKACE:

• Jmenovité výstupní napětí CH1 a CH2: 0 až 32V
• Jmenovitý výstupní proud CH1 a CH2: 0 až 5A
• Jmenovité výstupní napětí/proud CH3: 5V/max. 3A
• Celkový jmenovitý výstupní výkon: 335W
• Rozlišení nastavení napětí/proudů: 10mV/1mA
• Přesnost nastavení napětí: ±(0,1% měřené hodnoty +30mV)
• Přesnost nastavení proudu: ±(0,3% měřené hodnoty +10mA)
• Zvlnění a šum (20Hz až 20MHz) na výstupech CH1 a CH2: ≤ 1mV RMS / ≤ 3mA RMS
• Zvlnění a šum na výstupu CH3: ≤ 2mV
• Teplotní koeficient: napětí ≤ 300ppm/°C //proud ≤ 300ppm/°C
• Doba zotavení: <100µs (kolísání zátěže: 50%, minimální zátěž: 0,5A)
• Jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz)
• Jištění trubičkovou pojistkou typu: F10AL250V (při napájení 110/120V AC), F5AL250V (při napájení 220/230V AC)
• Spotřeba: 700W
• Rozměry: 319 x 146 x 226mm
• Hmotnost: 10,5kg

OBSAH BALENÍ:

• Laboratorní zdroj UTP3305-II
• Napájecí kabel
• Náhradní pojistky
• Návod k použití
