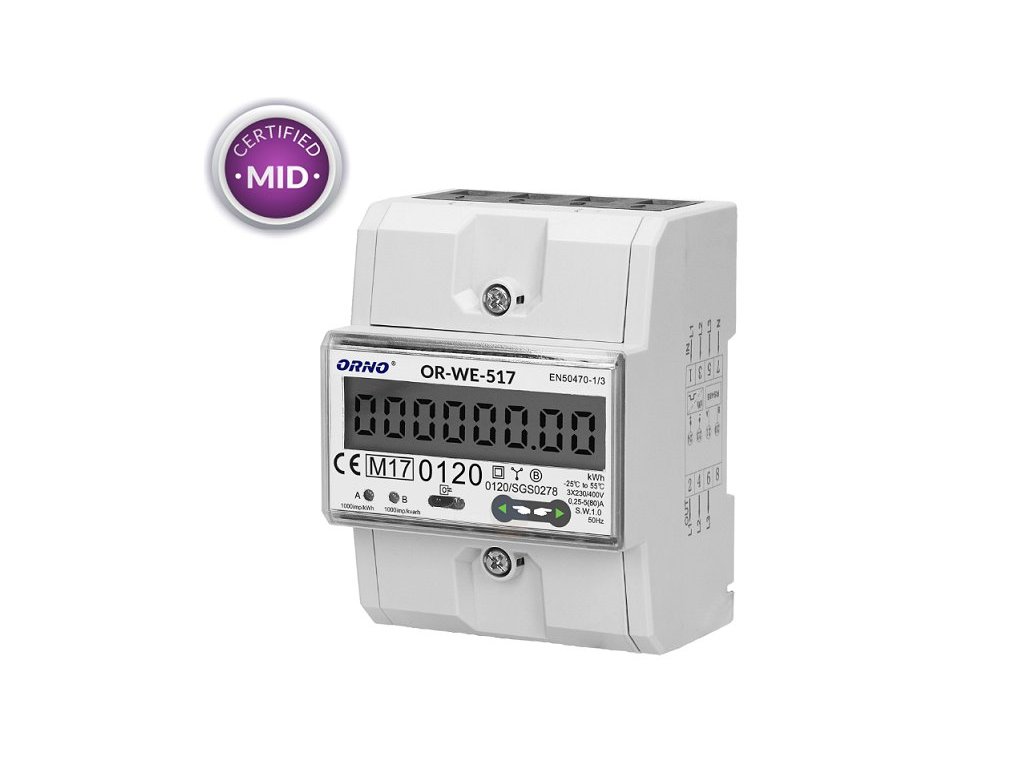

Elektroměr 3F na DIN lištu třífázový ORNO OR-WE-517 digitální, RS-485, MID

Podrobný popis

Orno OR-WE-517 3fázový vícetarifový elektroměr s portem RS485 a certifikátem RS485 i certifikátem MID, 80A

Zařízení pro indikaci v kWh s možností dálkového čtení registrů indikátorů prostřednictvím kabelové sítě standardu RS-485. Speciální elektronický obvod průtokem proudu a přiloženého napětí generuje impulsy úměrně spotřebované energii. Fázová spotřeba energie je signalizována blikající LED diodou. Počet pulzů se přepočítává na příkon energie a jeho hodnota se zobrazuje na displeji LCD (6 + 2). 4 nezávislé tarify (uživatel může nastavit různé časy prostřednictvím portu RS485). Certifikát MID 0120/SGS0278.

Elektroměr OR-WE-517 má optický port IR – a spolupracuje s optickou hlavicí OR-WE-518. Speciální elektronický systém pod vlivem proudícího proudu a přiváděného napětí generuje impulsy úměrně spotřebované elektřině. Spotřeba energie ve fázi používání je signalizována blikáním LED. Počet impulsů je přepočítán na spotřebovanou energii a tato hodnota je zobrazována na LCD displeji (6+2). Napájení: 230V~, 50Hz, základní proud: 5A, max. proud: 80A, min. proud: 0,25A, frekvence impulsů: 1000 imp/kWh, třída přesnosti B, konstrukce s šířkou třech modulů, montáž na lištu DIN TH-35 mm. Měření energie je v souladu s normami EN50470-1:2006, EN50470-3:2006 Směrnice MID 2014/32/EU.

Technické informace:

• Typ: Třífázový
• Podsvícení: ne
• Základní proud (lb): 5A
• Stupeň krytí (IP): 51
• Maximální proud (lmax): 80A
• Minimální proud: 0,25 A
• Impulsní frekvence: 1000imp/kWh
• Třída přesnosti měření: B
• Impulsní výstup: ano
• Vícetarifní: ano
• Rozměry - hloubka: 66 mm
• Počet modulů: 66 mm: 4.50
• Rozměry - šířka: 76 mm
• Počet číslic na displeji: 6 + 2
• Rozměry - výška: 100 mm
• Další vlastnosti: - displej s číslicemi na displeji, - displej s číslicemi na displeji: IR optický port
• Shoda se středním certifikátem (2014/32/eu): ano
• Komunikační protokol: Modbus
• Porty: MODBUS: RS485
• Jmenovité napětí: 3 x 230V/400V~, 50/60Hz
