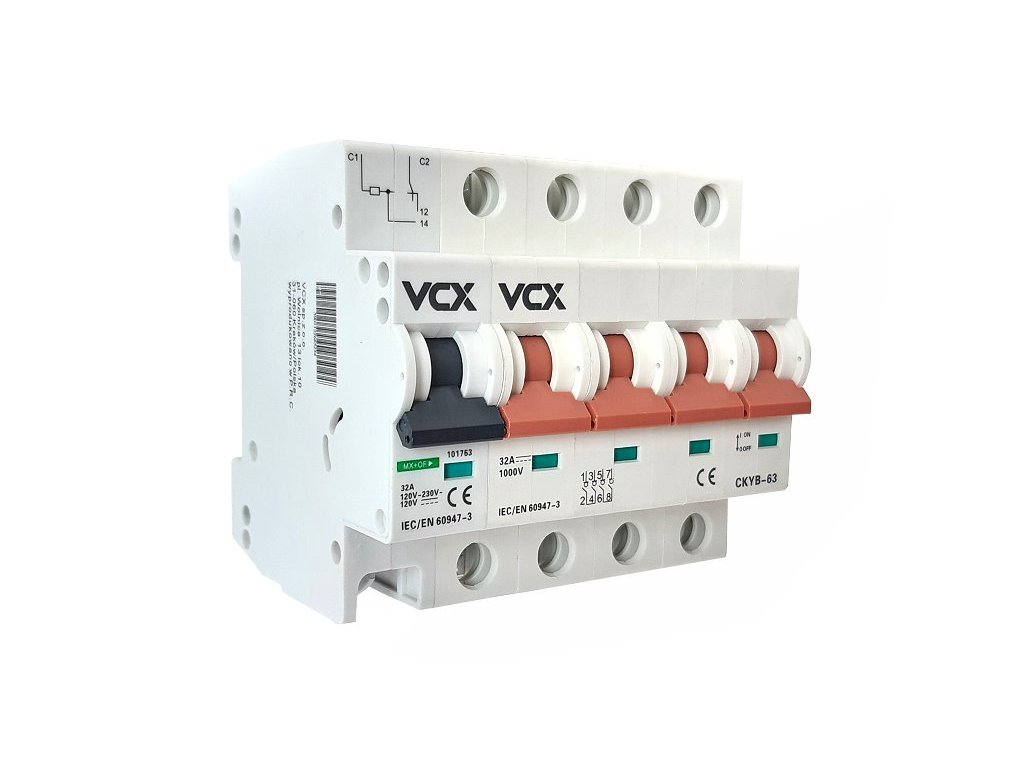

Odpínač s vypínací spouští VCX CKYB63+MX+OFF PV 4P 32A 1000V DC

Podrobný popis

Odpínač s vypínací spouští VCX CKYB63+MX+OFF PV 4P 32A 1000V DC na DIN lištu

4-pólový odpínač s vypínací spouští slouží k odpojování fází a odpojování napájení konkrétních částí instalace. Využítí u fotovoltaiky - k připojení nebo odpojení měničů DC / AC nebo jiných částí obvodu stejnosměrného proudu k fotovoltaickým modulům. Konstrukce odpínače umožňuje připojení jmenovitých proudů do 32A a napětí 1000V DC.

Výrobek primárně vede elektřinu za jmenovitých podmínek a také při přetížení, zkratu nebo jiných poruchách. Může tak ale činit pouze po omezenou dobu. Navíc odpojuje obvod za jmenovitých podmínek a podmínek přetížení.

Jeho dalším úkolem je izolovat obvod, a tím zajistit bezpečný provoz při provozu zařízení a sítí.

Výhodou jističů oproti pojistkovým vložkám je připravenost k opětovnému zapnutí ihned poté, co pomine příčina vypnutí některé z jističových ochran (zkrat nebo přetížení).

Technické údaje

• Jmenovitý proud max: 32A DC
• Jmenovité napětí Ui: 1000V DC (250V DC na modul)
• Polarizovaný: ne
• Přepětí Uimp = 8kV
• Jako hlavní odpojovač: Ano
• Jmenovitý trvalý proud: 32 A
• Vhodné pro instalaci do rozváděčů: Ano
• Jako provozní odpojovač: Ano
• Montážní vodiče 1-35 mm²
• Utahovací moment: 2-3,5 Nn
• Šířka vyjádřená v počtu polí: 5
• Stupeň krytí: IP20
• Vyhovuje normě IEC/EN 60947-3
• Přepěťová spoušť: 120-230 V AC/120 V DC
• Provozní teplota: -40°C až +85°C
• Uchycení: na DIN lištu

Odpínače/odpojovače pro fotovoltaické instalace - proč je potřebujete?

Dobrá ochrana spotřebičů v domácí elektrické síti je náročná a komplikovaná záležitost - trh je plný různých typů zařízení sloužících k ochraně sítě - jak zařízení, jako jsou počítače nebo bílá technika, tak i složitějších a dražších, jako jsou celé fotovoltaické instalace.

Všude tam, kde je k dispozici "elektřina ze slunce" nebo obnovitelné zdroje energie, je dobré použít fotovoltaické odpojovače, jejichž hlavním úkolem je odpojit stejnosměrné zátěže od elektrické sítě.

FV odpojovače, které nabízíme, mají tu výhodu, že jsou lepší než běžné pojistkové vložky. Kvalitní FV odpojovač je připraven k opětovnému zapojení, jakmile je ověřena příčina vypnutí ochrany.

Odpojovače PV bezpečně odpojují fotovoltaické panely od zbytku elektrické instalace - chrání obvod na obou stranách!
