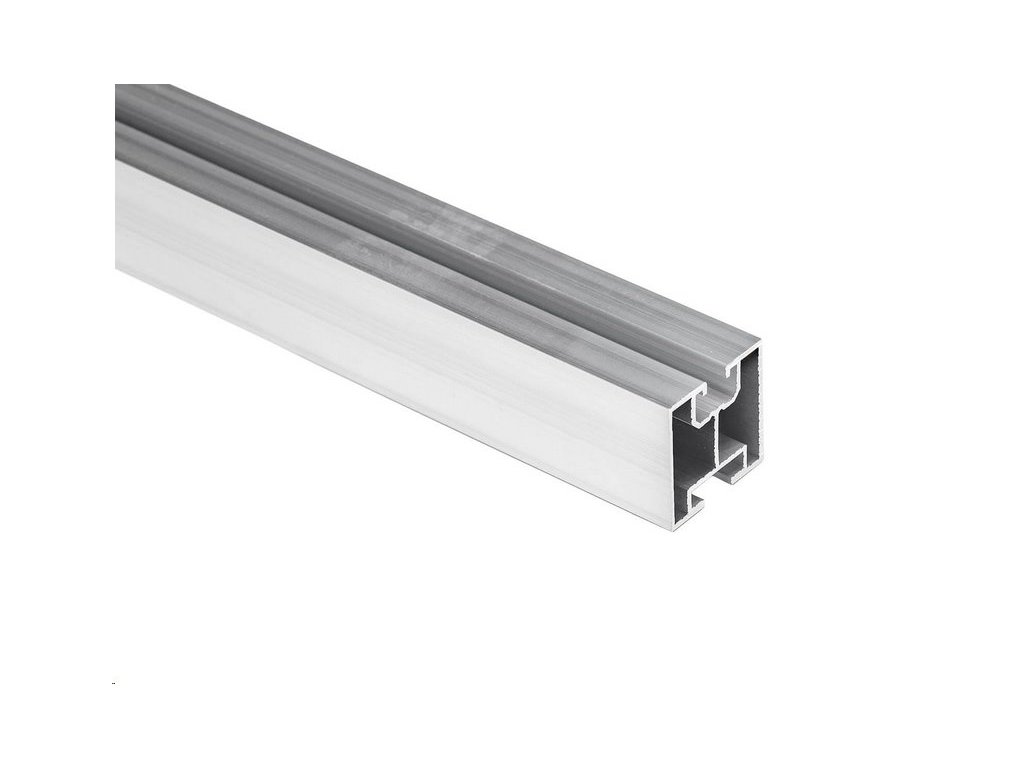

Montážní hliníkový profil H 40x40, délka 4.40m pro kladívkový šroub (T)

Podrobný popis

Montážní hliníkový profil H 40x40, délka 4.40m pro kladívkový šroub (T)

Hliníkový profil pro montáž fotovoltaických panelů pro šroub M10 s kladivkovou hlavou T.


Profily je možné odebrat osobně na prodejně velkoobchodu v Ostravě - Muglinově nebo je zasíláme přes TOPTRANS - individuální nacenění podle množství a vzdálenosti.


Montážní profil je vyroben z hliníkové slitiny nejvyšší kvality. Vysoká přesnost výroby a zvýšená tloušťka stěny zajišťují bezpečné a trvanlivé upevnění zařízení pro solární energii.

Lišta byla přizpůsobena pro upevnění fotovoltaických panelů pomocí středových a koncových držáků. K připevnění panelů na profil potřebujete středové a koncové úchyty/svorky, které k profilu připevníte imbusovými šrouby M8 a čtvercovými maticemi M8, které jsou prodávány samostatně - viz doporučené příslušenství.

Držáky se připevňují k hornímu kanálu lišty pomocí imbusových šroubů M8 a posuvného prvku do drážky M8 s pružinovou kuličkou - viz doporučené příslušenství.

Spodní kanál (pro kladívkový T šroub) umožňuje upevnění profilu na:

• montážní adaptéry pro dvojité šrouby
• střešní konzoly
• držáky nebo jiné montážní prvky

Montáž profilu k hákům/držákům

Provádí se pomocí šroubů M10 s kladívkovou T hlavou a matice M10 s ozubeným límcem - viz doporučené příslušenství.

Pro jeden profil o délce 2.20 m stačí při standardních podmínkách 2 háky či držáky (v závislosti na typu střechy). V podmínkách silného větru nebo větší sněhové pokrývky doporučujeme instalovat profil na 3 háky/držáky.

Technické údaje

•  délka: 4400 mm
•  výška: 40 mm
•  šířka: 40 mm
•  tloušťka profilového plechu: 1.2 mm
•  hmotnost profilu: 3.50 kg

Výhody použití profilů 40x40:


•  snadná a rychlá montáž
•  vysoká síla
•  lehkost konstrukce
•  není třeba vrtat do profilů a panelů
•  estetika a vysoká kvalita

Použití montážních profilů


•  šikmé střešní konstrukce
•  konstrukce plochých střech
•  pozemní stavby


Materiál profilu


Hliník 6060 T6, který je přibližně o 30 % pevnější než hliníková slitina 6060 PA38.


Příslušenství pro montáž profilu


Spodní kanál

Spodní kanál v pv profilu 40x40 mm umožňuje montáž na šikmou střechu, plochou střechu nebo pozemní konstrukci. Díky použití šroubu M10 s kladívkovou hlavou T můžeme profil přišroubovat k montážním prvkům, jako jsou střešní držáky, montážní trojúhelníky nebo adaptéry. Podle potřeby lze k montáži použít šrouby M10 různých délek. (M10x25, M10x30)

Horní kanál

Na horní kanál můžeme namontovat středové nebo koncové svorky, které fotovoltaické panely přitlačí a přidrží. Svorky se montují pomocí imbusových šroubů M8 a matice M8. (M8x25, M8x30, M8x35)
