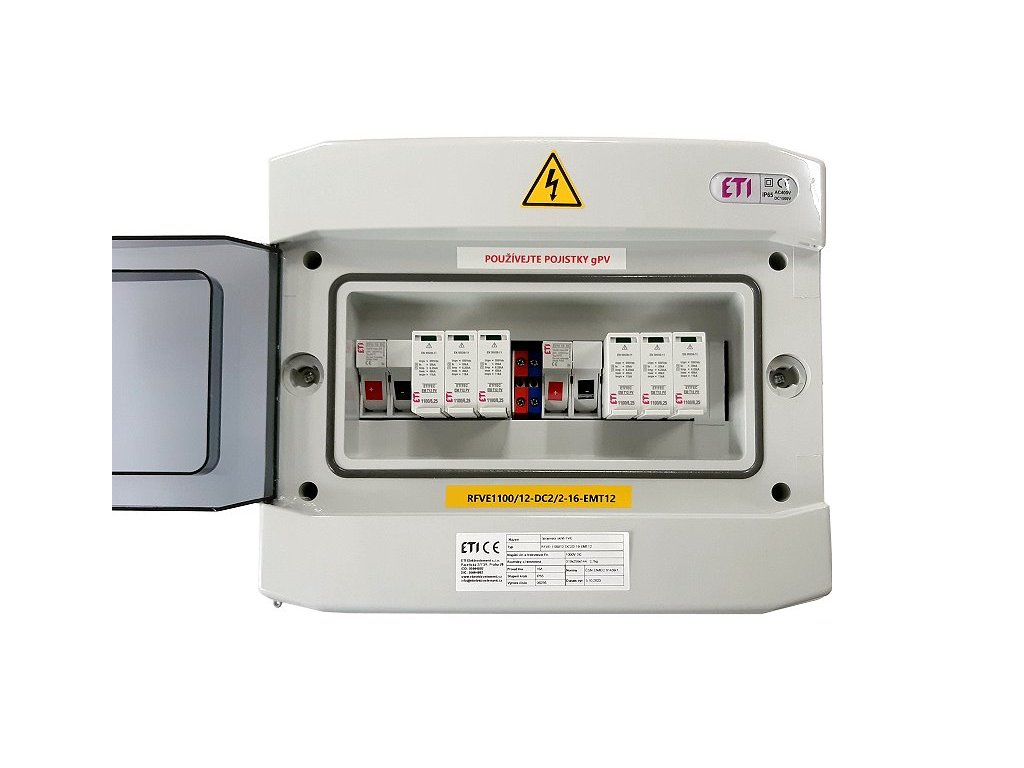

Rozvaděč ETI 001105402 RFVE-DC2-2-T12 2 stringy IP65 (DC pro FVE)

Podrobný popis

Rozvaděč ETI 001105402 RFVE-DC2-2-T12 2 stringy IP65 (DC pro FVE)


Kompletní DC nástěnnou rozvodnici ETI RFVE-DC2-2-T12 2x string s průhledným víkem využijete při zařizování fotovoltaické elektrárny. Je určena pro maximální napětí 1 000 V, nabízí pozice pro 12 modulů a stupeň ochrany IP65.

Specifikace kompletní DC nástěnné rozvodnice pro FVE ETI RFVE-DC2-2-T12 2 stringy 001105402

Kompletní nástěnná (určena pro povrchovou montáž) rozvodnice ETI RFVE-DC2-2-T12 je certifikována pro využití v rámci fotovoltaického systému. Je vybavena 2 svodiči přepětí T2 PV 1100/6.25 Y, 2 pojistkovými odpojovači DC 2P a 4 pojistkami 10 x 38 gPV 16A / 1000V.

Stupeň ochrany IP65 znamená, že rozvodnice je zcela odolá prachu a tryskající vodě ze všech úhlů při průtoku 12,5 litru za minutu a tlaku 30 kN/m² po dobu nejméně 3 minuty z třímetrové vzdálenosti.

Rozměry kompletní DC nástěnného rozvodnice pro FVE ETI RFVE-DC2-2-T12 se 2 stringy IP65 jsou 256 mm x 319 mm x 144 mm.

Technické detaily nástěnné rozvodnice pro fotovoltaiku ETI RFVE-DC2-2-T12 2 stringy IP65

Nástěnná rozvodnice pro fotovoltaiky je vyrobena z plastu a její hmotnost činí cca 1.5 kg.

Přístroje upevněte do řad na DIN lišty a zakryjte typovým krycím panelem. Neobsazené pozice v krycím panelu zakryjte modulovými záslepkami.

Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.

Certifikáty výrobku

• Kompletní DC nástěnná rozvodnice pro FVE ETI RFVE-DC2-2-T12 2 stringy IP65 001105403 splňuje příslušné normy ČSN.

Technické specifikace

Max. vstupní napětí DC: 1 000 V
Ochrana stringu: 2pólové
Materiál: Plast
Krytí (IP): IP65
Typ pojistky: gPV (fotovoltaická ochrana)
Pro velikost pojistky: 10x38 mm
Velikost pojistkové vložky: 16 A
Zkušební třída typ 1: Ano
Zkušební třída typ 2: Ano
Zkušební třída typ 3: Ne
Max. vstupní proud ze stringu: 16 A
Max. výstupní proud: 16 A
Barva: Šedá
Počet vstupů ze stringů: 2
Osazeno odpojovačem výkonové zátěže: Ne
Šířka: 319 mm
Výška: 256 mm
Hloubka/výška: 144 mm
Hmotnost: 2.7 kg

Upozornění:

Instalaci rozváděče smí provádět pouze osoba k tomu oprávněná dle vyhl. 50 paragraf 6 a 8 (nově nařízení vlády 194/2022 Sb.). Nesprávné zapojení a nastavení může způsobit úraz elektrickým proudem, zkrat nebo přetížení a následně vést až k požáru nemovisti. Reklamace z důvodu nesprávného zapojení a nastavení systému nemohou být akceptovány.
