Laboratorní zdroj-modul DPS3003

Podrobný popis

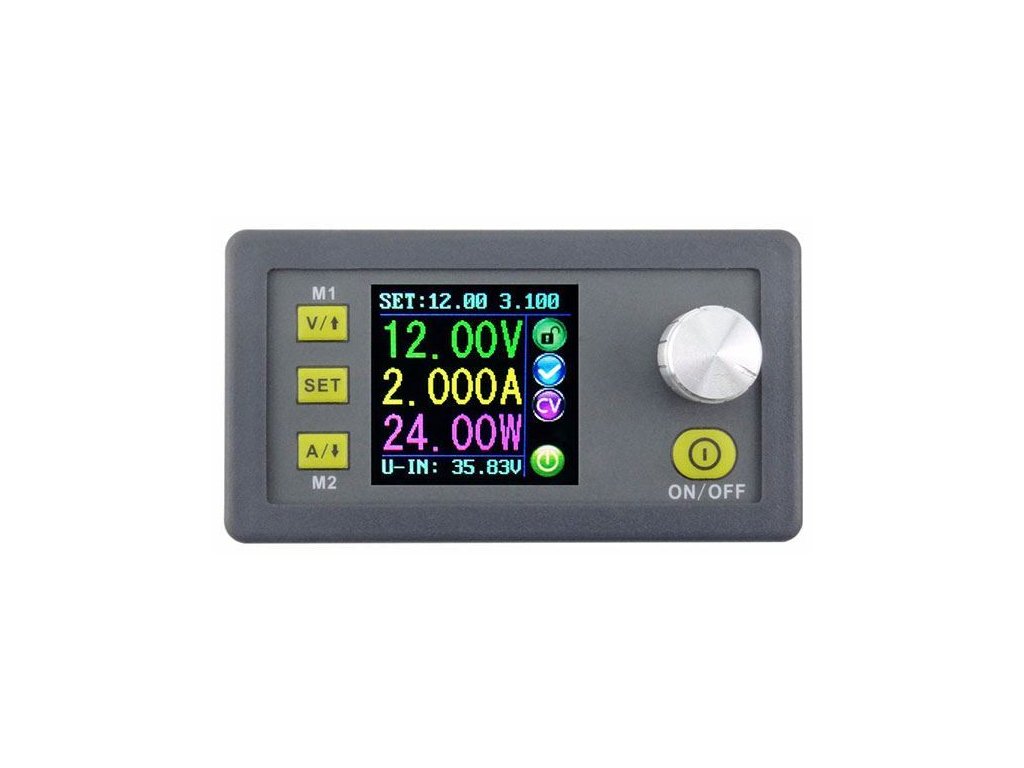

Programovatelný modul napájecího zdroje DPS3003 0-30V/0-3A

Modul zdroje DPS3003 s přesnou regulací proudu a napětí 0-30V/0-3A je určen pro vestavbu do panelu.Obsahuje grafický LCD displej o velikosti 1,44”, který zobrazuje veškeré potřebné informace a nastavené parametry (proud, napětí, výkon, režim ochrany). Přehledné menu slouží k nastavení základních výstupních veličin-napětí a proudu, nastavení ochran OVP, OCP a OPP, nastavení jasu displeje a ukládání nastavení do jednotlivých maker (až 10). Dvě z těchto maker (M1 a M2) jsou rychle přístupná přímo z hlavní obrazovky. Nechybí ani zámekhodnot. Ovládání je intuitivní a velmi snadné, je realizováno prostřednictvím otočného inkrementálního spínače, třemi tlačítky pro nastavení parametrů a jedním pro zapnutí/vypnutí výstupu zdroje.
Modul zdroje disponuje třema nastavitelnými ochranami: OVP - ochrana proti přepětí, OCP - ochrana proti nadproudu a OPP - ochrana proti překročení výkonu. Všechny tyto ochrany lze nastavit a při překročení těchto hodnot, dojde k automatickému odpojení napájení.
Zdroj potřebuje vlastní stejnosměrné napájení v rozsahu 6-40V/3A, vstupní napětí musí být vždy alespoń 1,1x vyšší než požadované výstupnínapětí. Pokud potřebujeme na výstupu regulovat napětí například 12V, je zapotřebí do vstupu zapojit zdroj s napětím alespoň 13,2VDC maximálně však 40VDC.

**Specifikace:**
Napájení: 6-40VDC/3A
Režim: CV (konstantní napětí)
CC (konstantní proud)
CP (konstantní výkon)
Displej: 1,4” barevný
Rozlišení měření napětí: 1mV
Rozlišení měření proudu: 1mA
Přesnost měření napětí: ±0,5%
Přesnost měření proudu: ±0,5%
Stabilita: < 0,5%
Pracovní teplota: 0-50°C
Rozměry: 79x43x41mm
Hmotnost: 65g
